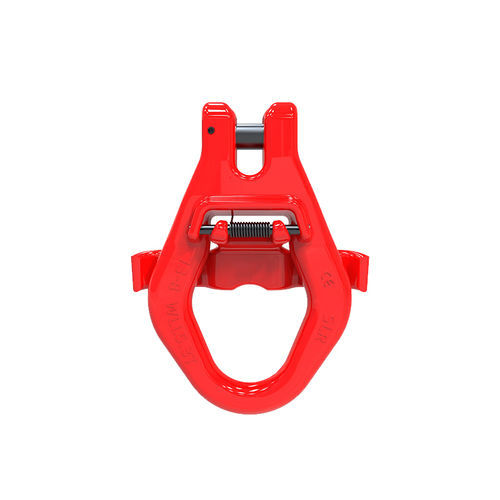

Anello di testa per imbragatura con catene Grade 100

Panoramica

• Finitura verniciata a polvere
• Fattore di progetto: 4:1
• Provato sotto carico (proof tested)
• Marcatura in rilievo con classe e dimensione
• Progettato per brache a catena a gamba singola
• Utilizzabile in configurazioni choker o cesta
• Ricambi disponibili

Parametri
Capacità di lavoro (lbs) | Dimensione catena | e | t | w | d | s | Peso unitario

• 4,300 | 9/32" | e: 3.6 | t: 2.76 | w: 1.34 | d: 0.35 | s: 0.35 | Peso: 0.62
• 5,700 | 5/16" | e: 3.58 | t: 2.76 | w: 1.34 | d: 0.39 | s: 0.35 | Peso: 0.66
• 8,800 | 3/8" | e: 5.04 | t: 4.02 | w: 1.97 | d: 0.49 | s: 0.47 | Peso: 1.54
• 15,000 | 1/2" | e: 6.65 | t: 5.35 | w: 2.6 | d: 0.63 | s: 0.59 | Peso: 3.09
• 22,600 | 5/8" | e: 8.43 | t: 6.77 | w: 3.27 | d: 0.79 | s: 0.69 | Peso: 6.04

Norme
Nome: Grade 100 Clevis Master Link
Confezione: Cartone + pallet in acciaio

Caratteristiche / specifiche tecniche

• Prodotto: Clevis Master Link per applicazioni con catena Grade 100
• Finitura: Verniciatura a polvere
• Fattore di progetto: 4:1
• Test: Proof tested
• Marcatura: In rilievo con classe e dimensione
• Uso previsto: Brache a catena a gamba singola; adatto a configurazioni choker o cesta
• Ricambi: Disponibili
• Imballaggio: Cartone e pallet in acciaio
• Limiti di carico e dimensioni (esempi):

  • 4,300 lbs — Dimensione catena 9/32" — e: 3.6, t: 2.76, w: 1.34, d: 0.35, s: 0.35 — Peso: 0.62
  • 5,700 lbs — Dimensione catena 5/16" — e: 3.58, t: 2.76, w: 1.34, d: 0.39, s: 0.35 — Peso: 0.66
  • 8,800 lbs — Dimensione catena 3/8" — e: 5.04, t: 4.02, w: 1.97, d: 0.49, s: 0.47 — Peso: 1.54
  • 15,000 lbs — Dimensione catena 1/2" — e: 6.65, t: 5.35, w: 2.6, d: 0.63, s: 0.59 — Peso: 3.09
  • 22,600 lbs — Dimensione catena 5/8" — e: 8.43, t: 6.77, w: 3.27, d: 0.79, s: 0.69 — Peso: 6.04
