Maglia di connessione per catene Grade 80

Panoramica

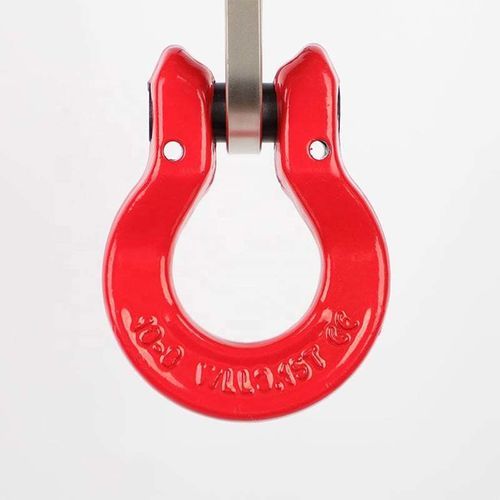

Maglia di collegamento Omega Link per catena di sollevamento Grade 80. Fattore di progetto 4:1; collaudata e certificata secondo EN 1677. Adatta per la costruzione e la riparazione di brache a catena e componenti di sollevamento in applicazioni industriali.

Parametri
Limite di carico di esercizio | Per catena Grade 80 | Dimensioni (pollice) (INCK, D, K, P, T) | Peso (lbs)

• 4.500 lbs | 2,0 tonnellate | Taglia: 1/4–5/16 in; D: 1.06; K: 1.42; P: 0.35; T: 0.44 | Peso: 0.4 lbs.
• 7.100 lbs | 3,15 tonnellate | Taglia: 3/8 in; D: 1.26; K: 1.73; P: 0.47; T: 0.59 | Peso: 0.9 lbs.
• 12.000 lbs | 5,3 tonnellate | Taglia: 1/2 in; D: 1.65; K: 2.17; P: 0.62; T: 0.67 | Peso: 1.8 lbs.
• 18.100 lbs | 8,0 tonnellate | Taglia: 5/8 in; D: 1.96; K: 2.72; P: 0.71; T: 0.89 | Peso: 3.3 lbs.
• 28.300 lbs | 12,5 tonnellate | Taglia: 3/4 in; D: 2.28; K: 3.15; P: 0.85; T: 1.08 | Peso: 4.6 lbs.

Norme
Nome: Grade 80 Omega Link
Imballo: Cartone + pallet in acciaio

Caratteristiche tecniche

• Fattore di progetto: 4:1; collaudata e certificata secondo EN 1677.
• Denominazione applicabile: Grade 80 Omega Link.
• Imballo: cartone più pallet in acciaio per trasporto protetto.
• Limiti di carico e dimensioni/pesi corrispondenti:
  • 4.500 lbs (2,0 tonnellate) — Taglia: 1/4–5/16 in; D: 1.06; K: 1.42; P: 0.35; T: 0.44; Peso: 0.4 lbs.
  • 7.100 lbs (3,15 tonnellate) — Taglia: 3/8 in; D: 1.26; K: 1.73; P: 0.47; T: 0.59; Peso: 0.9 lbs.
  • 12.000 lbs (5,3 tonnellate) — Taglia: 1/2 in; D: 1.65; K: 2.17; P: 0.62; T: 0.67; Peso: 1.8 lbs.
  • 18.100 lbs (8,0 tonnellate) — Taglia: 5/8 in; D: 1.96; K: 2.72; P: 0.71; T: 0.89; Peso: 3.3 lbs.
  • 28.300 lbs (12,5 tonnellate) — Taglia: 3/4 in; D: 2.28; K: 3.15; P: 0.85; T: 1.08; Peso: 4.6 lbs.
