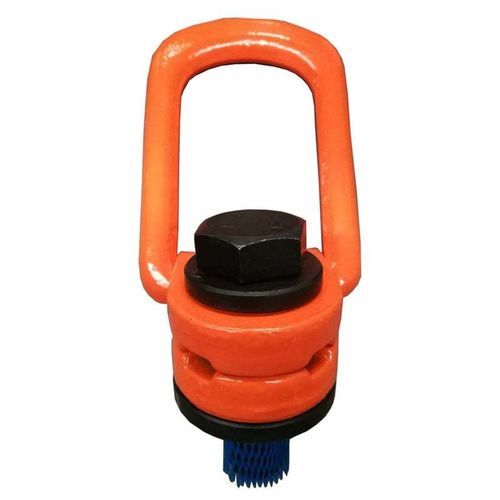

Anello di sollevamento girevole a 180° Grade 100

a saldareper carico pesanteforgiato

Introduzione
L'Anello di sollevamento da saldare Grade 100 a base doppia è progettato come punto di sollevamento permanente ad alta capacità per attrezzature e strutture pesanti. La geometria a doppia base aumenta la superficie di saldatura migliorando l'integrità strutturale sotto carichi ripetuti ed estremi.

Materiali e produzione
Realizzato in acciaio legato ad alta resistenza con tempra e rinvenimento per ottimizzare la microstruttura. I componenti ricevono una finitura epossidica per protezione dalla corrosione e migliore visibilità in ambiente industriale.

Forgiatura di precisione e controllo qualità
Ogni anello è forgiato con precisione per garantire coerenza dimensionale. Il 100% delle parti è sottoposto a rilevamento crepe Magnaflux (controllo elettromagnetico). Classificazione fatica: 20.000 cicli a 1,5× WLL. I lotti di produzione vengono sottoposti a prova di carico a 2,5× WLL.

Vantaggi operativi e sicurezza

• Distribuzione ottimizzata del carico: il design a doppia base distribuisce gli sforzi di saldatura su due zone per ridurre la concentrazione di tensione locale.
• Allineamento flessibile: il perno girevole a 180° consente all'anello di autoallinearsi con la trazione della fune, riducendo i carichi laterali.
• Scarico integrato: la base include un'area di scarico dell'acqua per evitare accumulo di umidità sull'interfaccia di saldatura.
• Finitura ad alta visibilità: rivestimento epossidico che protegge dalla corrosione e facilita l'identificazione da parte degli operatori.
• Dichiarazione di servizio: la morsetta di ancoraggio è valutata per un massimo di 20.000 sollevamenti a pieno carico (dichiarazione prodotto).
• Allineamento staffa: la staffa deve essere installata allineata con la direzione di trazione con tolleranza ±10°.

Parametri (dimensioni in pollici, peso in lbs)
A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | H (in) | Peso (lbs) | LIMITE DI CARICO DI LAVORO (tonnellate)
0.55 | 2.56 | 1.89 | 1.14 | 5.28 | 0.55 | 2.36 | 3.11 | 1.61 | 4.0
0.79 | 3.27 | 2.36 | 1.54 | 6.65 | 0.63 | 3.46 | 4.06 | 3.97 | 6.7
0.87 | 3.78 | 2.56 | 1.89 | 7.72 | 0.77 | 3.86 | 4.65 | 6.61 | 10.0
1.22 | 4.96 | 3.54 | 2.17 | 10.39 | 1.14 | 5.00 | 3.10 | 12.67 | 16.0
1.65 | 6.89 | 5.12 | 3.11 | 14.61 | 1.77 | 6.18 | 8.54 | 35.26 | 30.0
Nota: il Limite di Carico di Lavoro (WLL) si basa su un fattore di progetto 4:1. Per carichi asimmetrici, la capacità deve essere ridotta secondo le tabelle di riduzione di riferimento.

Norme e prove

• EN 1677-1: componenti forgiati per slings (modificato per prestazioni Grade 100).
• ASTM A952 / A952M: specifica per componenti di sollevamento forgiati Grade 100 in acciaio legato.
• DIN PAS 1061: requisiti per catene e accessori Grade 100.
• AS 3776: componenti di sollevamento per slings a catena Grade V (100).
• Prove di carico: lotti di produzione testati a 2,5× WLL.
• Fattore di progetto: 4:1 mantenuto (Rottura minima = 4× WLL).
• Prove di fatica: 20.000 cicli a 1,5× WLL.
• Magnaflux: rilevamento crepe elettromagnetico al 100% su tutti gli anelli forgiati.
• Requisiti di saldatura: saldare tutto il perimetro da saldatore qualificato; lasciare l'area di scarico acqua indicata.

Manutenzione e ispezione

• Ispezione visiva: prima di ogni uso verificare crepe di saldatura, deformazioni, corrosione o usura eccessiva.
• Allineamento: verificare l'allineamento della staffa entro ±10° rispetto alla direzione di trazione.
• Criteri di sostituzione: togliere dal servizio se l'usura supera il 10% delle dimensioni originali o se vengono rilevate crepe.

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Grade 100 Double Base Weld On Ring
• Materiale: acciaio legato ad alta resistenza, temprato e rinvenuto
• Finitura: vernice epossidica
• Coefficiente di sicurezza: 4:1 (Rottura minima = 4× WLL)
• Prova di carico: 2,5× WLL per lotto di produzione
• Classificazione di fatica: 20.000 cicli a 1,5× WLL
• Ispezione: 100% rilevamento crepe Magnaflux (elettromagnetico)
• Perno: rotazione 180° per autoallineamento
• Saldatura: perimetro completo da saldare eccetto area di scarico acqua; saldatura da saldatore qualificato
• Tolleranza di allineamento: ±10°
• Durata di servizio dichiarata della morsetta di ancoraggio: sicura fino a 20.000 sollevamenti a pieno carico (dichiarazione prodotto)
