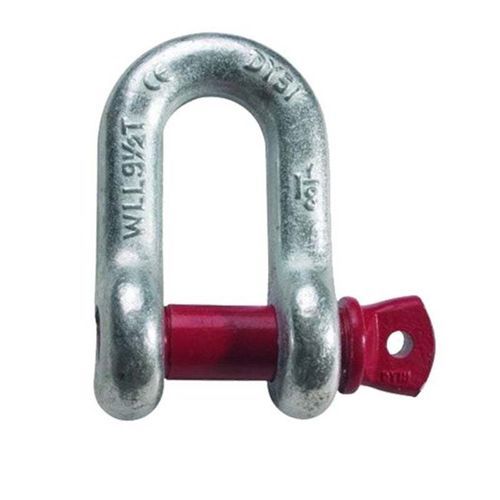

Grillo di sollevamento a D G-210

a vite

Panoramica del prodotto
I grilli a D con perno filettato sono giunti forgiati progettati per tirate o sollevamenti in linea retta con imbracature a nastro a gamba singola. Questi grilli zincati sono compatibili con imbracature in nylon e poliestere e possono essere utilizzati come collegamento con catene. Non devono essere usati con imbracature a più gambe per evitare carichi laterali.

Caratteristiche del prodotto

• Perno filettato standard per montaggio e smontaggio rapido.
• Costruzione forgiata, tempra e rinvenimento.
• Finiture disponibili: zincato, zincatura a caldo, verniciatura a polvere.
• Conforme ai requisiti ASME B30.26.
• Fattore di sicurezza: 6:1.
• WLL (carico di lavoro) marcato su ogni grillo.

Parametri
Taglia nominale (in.) | Carico di lavoro (t)* | Peso | A | B | C | E | G | K | G | A | Tolleranza+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

Norme
ASME B30.26 (come indicato nelle caratteristiche).

Specifiche tecniche

• Modello: G-210 (Grillo a D con perno filettato, tipo US, forgiato).
• Uso previsto: tirate o sollevamenti in linea retta solo; per imbracature a nastro a gamba singola (nylon, poliestere) e come collegamento con catena.
• Fabbricazione: forgiato, temprato e rinvenuto.
• Finiture disponibili: zincato, zincatura a caldo, verniciatura a polvere.
• Fattore di sicurezza: 6:1.
• WLL e dimensioni: vedere il blocco Parametri sopra per taglie nominali, WLL, pesi e dimensioni completi.
• WLL marcato su ogni grillo.
