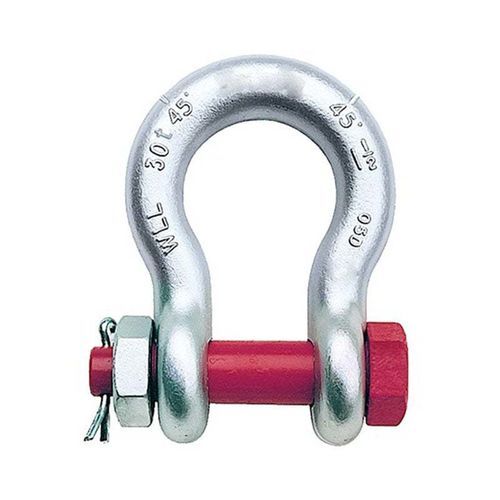

Grillo di sollevamento a testa mobile G-2130

con dado e bullone di sicurezza

Panoramica del prodotto
I grilli ad arco di sicurezza con perno possono essere utilizzati nelle applicazioni in cui si impiegano grilli con perno tondo o a vite. Sono preferiti per installazioni permanenti o a lungo termine o quando esiste il rischio che il carico scivoli sul perno e ne provochi la rotazione.

Caratteristiche del prodotto

• Materiale: acciaio legato, acciaio al carbonio.
• Finitura: zincatura a caldo, elettrozincatura o colore naturale.
• Trattamento termico: tempra e rinvenimento.
• Carico di prova massimo: 2,0 × Limite di carico di esercizio (WLL).
• Resistenza ultima minima: 4× o 6× WLL.
• Marcatura: secondo richiesta del cliente.

Parametri
Dimensione | Limite di carico di esercizio (t) | Peso (lbs) | A | B | H | E | C | G | P | Tolleranza C | Tolleranza A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.78 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 1.03 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 1.31 | 3.28 | 2.31 | 0.50 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 1.69 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 2.00 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 2.28 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 2.69 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06
1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 3.63 | 9.16 | 6.38 | 1.50 | 0.25 | 0.13

Specifiche tecniche

• Modello: G-2130 (US Type Drop Forged Safety Bolt Bow Shackle)
• Materiali: acciaio legato, acciaio al carbonio
• Opzioni di finitura: zincatura a caldo, elettrozincatura, colore naturale
• Trattamento termico: tempra e rinvenimento
• Carico di prova massimo: 2,0 × WLL
• Resistenza ultima minima: 4× o 6× WLL
• Marcatura: secondo richiesta del cliente
• Applicazione: adatto dove si usano grilli con perno tondo o a vite; preferito per installazioni permanenti o a lungo termine o quando il carico può scivolare e far ruotare il perno
• Taglie disponibili (in): 3/16, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1-3/8
