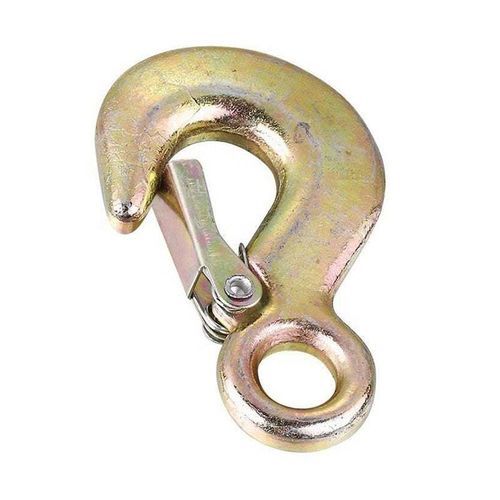

Gancio di sollevamento Grade 100

a occhielloper catenea bloccaggio automatico

Panoramica del prodotto
Gancio ad occhiello autobloccante Grade 100 per applicazioni di sollevamento con catena, realizzato in acciaio legato temprato e rinvenuto. Fornisce almeno il 25% di WLL in più rispetto ai prodotti Grade 80 tradizionali. Provato a carico d'incarico 2,5× WLL con certificazione per lotto, fattore di progetto 4:1 e classificazione di fatica per 20.000 cicli a 1,5× WLL. Temperatura minima di rinvenimento 400°C e controllo delle cricche Magnaflux al 100% su ogni lotto.

Parametri

• WH70 — Working Load Limit (WLL): 5,700 lbs; Per catena Grade 100: 9/32–5/16 in; Dimensioni (in): e: 7.13, h: 1.02, a: 0.79, w: 1.38, w1: 1.38, d2: 0.51, g: 1.34; Peso: 2.43 lbs.
• WH100 — WLL: 8,800 lbs; Per catena Grade 100: 3/8 in; Dimensioni (in): e: 8.58, h: 1.18, a: 1.14, w: 1.65, w1: 1.57, d2: 0.63, g: 1.77; Peso: 4.41 lbs.
• WH130 — WLL: 15,000 lbs; Per catena Grade 100: 1/2 in; Dimensioni (in): e: 10.59, h: 1.57, a: 1.38, w: 1.93, w1: 1.85, d2: 0.79, g: 2.05; Peso: 8.82 lbs.
• WH160 — WLL: 22,600 lbs; Per catena Grade 100: 5/8 in; Dimensioni (in): e: 12.56, h: 1.97, a: 1.61, w: 2.36, w1: 2.36, d2: 0.94, g: 2.36; Peso: 14.99 lbs.

Norme e imballaggio
Nome: Grade 100 Eye Self Locking Hook; Imballo: Cartone + pallet in acciaio; Prodotto conformemente a EN 1677-3, ASME B30.26 e ASME B30.10; Certificato DGUV GS-OA-15-05 e DGUV GS-MO-15-05.

Specifiche tecniche

• Materiale: acciaio legato temprato e rinvenuto
• Working Load Limit (WLL): vedere Parametri
• Temperatura minima di rinvenimento: 400°C
• Fattore di progetto: 4:1
• Collaudo alla prova a 2,5× WLL con certificazione per lotto
• Classificazione di fatica: 20.000 cicli a 1,5× WLL
• Controllo delle cricche Magnaflux al 100% su ogni lotto
• Prodotto conformemente a EN 1677-3, ASME B30.26 e ASME B30.10
• Certificato DGUV GS-OA-15-05 e DGUV GS-MO-15-05
