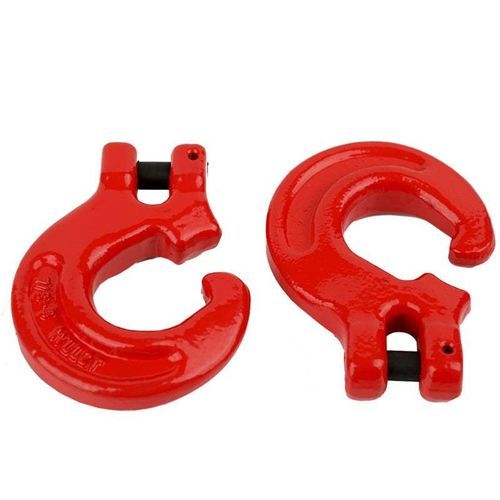

Gancio di sollevamento Grade 100 Clevis Foundry Hook

per fonderiaa forcellaper catene

Descrizione del prodotto
Gancio di fonderia con forcella (clevis) Grado 100 in acciaio legato temprato e bonificato. Offre almeno il 25% in più di capacità di carico nominale (WLL) rispetto ai prodotti tradizionali Grade 80. Progettato per l'assemblaggio di sling a catena dove è necessaria una ampia apertura della gola. Collaudato secondo DIN PAS 1061 e ASTM A952/A952M. Fattore di progetto 4:1. Resistenza a fatica: 20.000 cicli a 1,5× WLL. Temperatura minima di bonifica: 400°C. Prima dell'uso verificare se i ganci senza linguette di sicurezza sono ammessi per l'applicazione specifica.

Parametri
Carico di lavoro (lbs) | tonnellate | A | H | K | P | T | Peso (lbs)
5,700 | 2.5 | 0.35 | 1.06 | 5.24 | 2.44 | 0.75 | 2.1
8,800 | 4.0 | 0.43 | 1.26 | 6.42 | 2.91 | 0.91 | 4.0
15,000 | 6.7 | 0.55 | 1.54 | 7.87 | 3.46 | 1.26 | 7.9
22,600 | 10 | 0.71 | 1.85 | 9.41 | 3.86 | 1.61 | 14.1
35,300 | 16 | 0.83 | 2.44 | 12.01 | 4.45 | 1.81 | 24.6

Norme e imballaggio
Nome: Grade 100 Clevis Foundry Hook
Confezione: Cartone + pallet in acciaio

Caratteristiche / specifiche tecniche

• Materiale: acciaio legato temprato e bonificato
• Capacità di carico: opzioni multiple (vedi blocco Parametri) con almeno il 25% in più di WLL rispetto ai prodotti Grade 80 tradizionali
• Norme/test: DIN PAS 1061 e ASTM A952/A952M
• Fattore di progetto: 4:1
• Classificazione della fatica: 20.000 cicli a 1,5× WLL
• Temperatura minima di bonifica: 400°C
• Applicazione: Progettato per l'assemblaggio di sling a catena dove sono necessarie aperture della gola ampie
• Nota di sicurezza: Verificare se i ganci senza linguette di sicurezza sono ammessi per l'applicazione prevista
