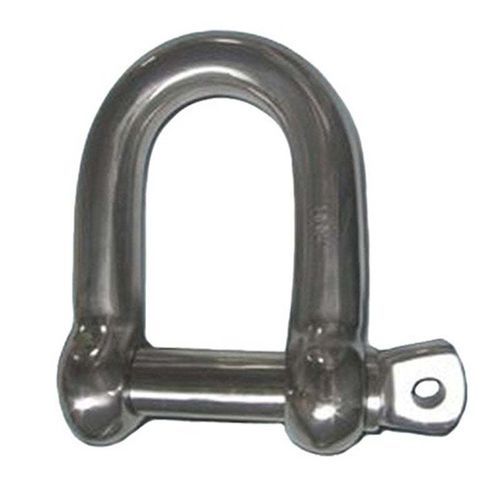

Grillo di sollevamento a D

a forte caricoalta resistenzadi grandi dimensioni

Panoramica del prodotto
I grilli a D di grande dimensione, tipo europeo, si riconoscono perché il perno e il corpo sono realizzati con lo stesso diametro. Realizzati con materie prime di qualità superiore, sono disponibili in forme e misure standard o personalizzate per applicazioni industriali di sollevamento e imbracatura.

Introduzione

• Forgiati – temprati e rinvenuti.
• Finiture: zincati, placcati in zinco o colore naturale.
• Limite di carico di lavoro (S.W.L.) marchiato permanentemente su ogni grillo.

Parametri
Taglia | D | d | a | c | b | S.W.L. | Peso (Kg)
M5 | 5 | 5 | 10 | 19 | 11 | 80 | 1.9
M6 | 6 | 6 | 13 | 25 | 14 | 100 | 3.4
M8 | 8 | 8 | 16 | 32 | 18 | 200 | 7
M10 | 10 | 10 | 19 | 38 | 20 | 320 | 13
M11 | 11 | 11 | 22 | 44 | 23 | 400 | 16.5
M12 | 12 | 12 | 25 | 51 | 26 | 520 | 24
M16 | 16 | 16 | 32 | 64 | 33 | 800 | 50
M20 | 20 | 20 | 38 | 76 | 40 | 1100 | 80
M22 | 22 | 22 | 44 | 89 | 50 | 1500 | 130
M25 | 25 | 25 | 51 | 100 | 57 | 2100 | 200
M28 | 28 | 28 | 57 | 115 | 68 | 3000 | 300
M32 | 32 | 32 | 64 | 127 | 73 | 3500 | 430
M38 | 38 | 38 | 76 | 152 | 85 | 5000 | 675
M45 | 45 | 45 | 90 | 180 | 96 | 7000 | 1250
M50 | 50 | 50 | 102 | 200 | 108 | 8000 | 1750

Norme
Prodotti in conformità alle normative qualitative internazionali per i grilli a modello commerciale; norme e certificazioni specifiche disponibili su richiesta.

Specifiche tecniche

• Produzione: forgiato, temprato e rinvenuto.
• Materiale: materia prima di qualità superiore secondo le normative qualitative internazionali.
• Finiture disponibili: zincato, placcato in zinco o colore naturale.
• Limite di carico di lavoro (S.W.L.) marcato permanentemente su ogni grillo.
• Disponibile in forme e misure standard e personalizzate.
• Gamma di taglie: M5 a M50.
• Intervallo di S.W.L. (tabella): 80 a 8000.
• Pesi per taglia riportati nella tabella dei parametri (Kg).
