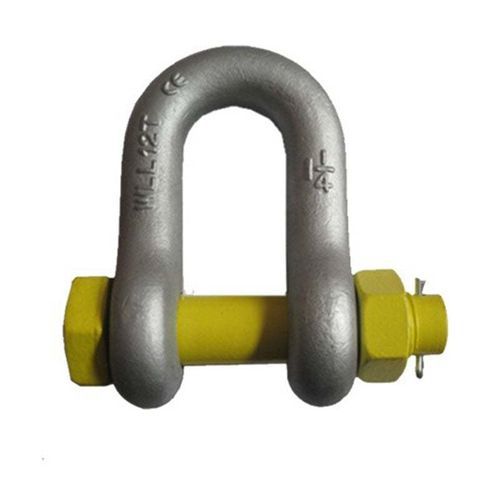

Grillo di sollevamento a D Australian Type Drop Forged Safety Bolt Dee Shackle

con dado e bullone di sicurezzaa vite

Panoramica del prodotto
Grillo a D AS2741 Grade S con perno di sicurezza/bullone. Utilizzabile dove vengono impiegati grilli con perno rotondo o perno a vite. Il grillo a bullone è preferibile per installazioni permanenti o a lungo termine e quando c'è il rischio che il carico scivoli sul perno provocandone la rotazione.

Caratteristiche del prodotto

• Conforme a AS2741, realizzato in materiale Grade S in configurazione Dee (D) con perno filettato/bullone.
• Finiture: zincato, verniciatura a polvere o colore naturale (self colored).
• Marcatura: limite di carico di esercizio (WLL) in tonnellate e classe di qualità riportati sul grillo.
• Prova di carico a 2 × WLL; resistenza minima alla rottura 6 × WLL.
• Certificati di prova disponibili su richiesta.
• Adatto per operazioni di sollevamento e per impieghi permanenti/a lungo termine.

Parametri (tabella dimensioni)
SIZE MM | WLL TON | D MM | d MM | B MM
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83

Norme
AS2741

Specifiche tecniche

• Tipo modello: grillo a D di tipo australiano forgiato (drop-forged) con perno di sicurezza.
• Classe materiale: Grade S.
• Configurazione: Dee (D) con perno di sicurezza/bullone (filettato).
• Finiture: zincato, verniciato a polvere o colore naturale.
• Marcatura: WLL (limite di carico di esercizio) in tonnellate e classe di qualità riportati sull'elemento.
• Test: prova a 2 × WLL; carico minimo di rottura 6 × WLL; certificati di prova disponibili.
• Applicazione: adatto per sollevamenti e per usi permanenti o a lungo termine dove esista rischio di rotazione del perno.
