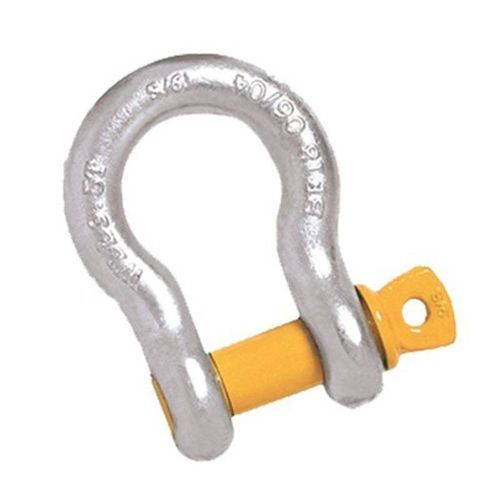

Grillo di sollevamento a testa mobile

a viteper applicazioni marine

Descrizione
I grilli ad arco con perno filettato AS2741 Classe S sono progettati per applicazioni di sollevamento e imbracatura, offrendo connessioni sicure a catene, trefoli e altri accessori con portata nominale nei settori marittimo, agricolo, minerario e ingegneristico. La forma ad arco consente carichi multidirezionali con ridotto rischio di carico laterale, rendendoli adatti a brache a più gambe, anelli di carico e cinghie più larghe.

Caratteristiche del prodotto

• Realizzato secondo AS2741 in acciaio forgiato Classe S, configurazione ad arco con perno filettato.
• Finiture disponibili: zincatura, verniciatura a polvere o finitura naturale.
• Marcato con il carico di lavoro (WLL) in tonnellate e la classe di qualità.
• Testato a 2× WLL; carico minimo di rottura 6× WLL.
• Progettato per sollevamento e imbracatura: connette catene, trefoli e accessori con portata nominale; compatibile con brache multiple e cinghie larghe.

Tabella dimensioni e portate
Misura (mm) | WLL (ton) | Peso (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

Norme
Conforme a AS2741 (Classe S)

Specifiche tecniche

• Standard: AS2741 (Classe S).
• Materiale: acciaio forgiato Classe S.
• Configurazione: grillo ad arco con perno filettato.
• Finiture superficiali: zincatura, verniciatura a polvere o finitura naturale.
• Identificazione: marcato con WLL (tonnellate) e classe di qualità.
• Collaudi: testato a 2× WLL; carico minimo di rottura 6× WLL.
• Uso principale: sollevamento e imbracatura; connessione a catene, trefoli e accessori con portata nominale; adatto per brache multiple e cinghie larghe.
