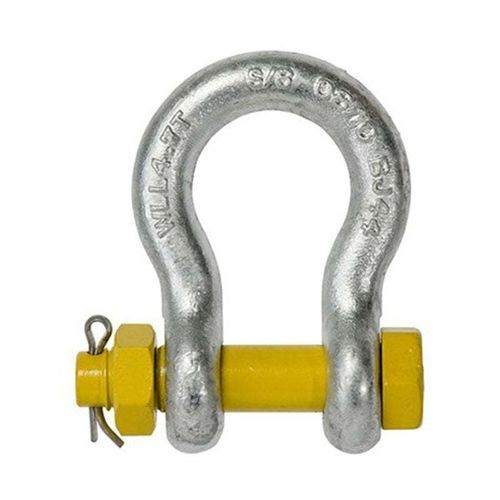

Grillo di sollevamento a testa mobile

con dado e bullone di sicurezzaa viteper applicazioni marine

Panoramica del prodotto
I grilli ad anello con bullone Grade "S" sono progettati per connessioni di sollevamento e di imbracatura omologate. Forniscono collegamenti sicuri per catene, funi metalliche e altri accessori regolamentati nei settori marino, agricolo, minerario e ingegneristico. La configurazione bullone/dado/spina riduce la rotazione del perno ed è preferita per connessioni permanenti o a lungo termine in cui il carico può spostarsi.

Caratteristiche del prodotto

• Prodotti conformi a AS2741, realizzati in materiale Grade "S" in configurazione ad anello (bow) con perno filettato.
• Finiture disponibili: zincato, verniciatura a polvere o colore naturale.
• Ogni grillo è marcato con il Carico di Lavoro (WLL) in tonnellate e la classe di qualità.
• Test di prova a 2 × WLL; resistenza minima alla rottura 6 × WLL.
• Certificati di prova disponibili su richiesta.
• Adatti per applicazioni di sollevamento e connessioni omologate.

Parametri
DIMENSIONE (mm) | WLL (ton) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

Norme
Conforme ad AS2741 e realizzato in materiale Grade "S".

Specifiche tecniche

• Tipo di prodotto: grillo ad anello di sicurezza con bullone tipo australiano (sicurezza bullone/dado/spina).
• Materiale: Grade "S".
• Configurazione: ad anello (ampia) con perno filettato.
• Finiture: zincato, verniciatura a polvere, colore naturale.
• Marcatura: Carico di Lavoro (WLL) in tonnellate e classe di qualità marcati su ogni grillo.
• Prove: testato a 2 × WLL; rottura minima 6 × WLL; certificati di prova disponibili su richiesta.
• Applicazione: adatto per sollevamento e connessioni omologate (catena, fune metallica e altri accessori) nei settori marino, agricolo, minerario e ingegneristico.
• Dimensioni disponibili: da 6 mm a 63 mm (vedere la tabella dei parametri per dettagli su WLL e dimensioni).
