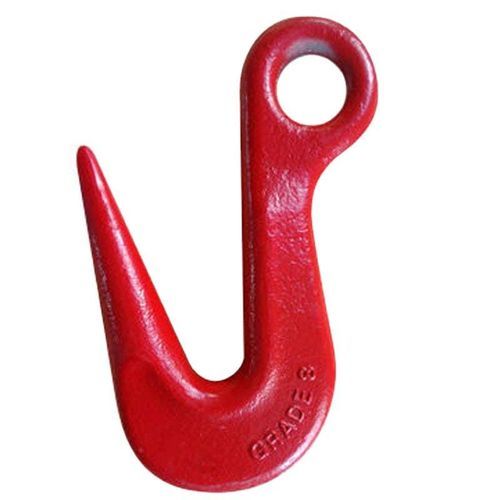

Gancio accorciatore Grade 100

ad occhielloper carichi pesantiin acciaio

Panoramica del prodotto
Gancio ad occhio Grade 100 in acciaio legato temprato e rinvenuto. Fornisce almeno il 25% di WLL (Working Load Limit) in più rispetto ai ganci tradizionali Grade 80. Le ali di supporto impediscono la deformazione del maglia della catena e consentono di raggiungere il WLL completo durante l'uso. Non utilizzare con Omega Link. Temperatura minima di rinvenimento 400 °C. Classificato per fatica: 20.000 cicli a 1,5× WLL. Prova di carico a 2,5× WLL con certificazione per lotto. Fattore di progetto 4:1.

Parametri tecnici

• 5.700 lb | 2,5 t | Per catena Grade 100 1/4 – 5/16 in | A 0,63 in | F 1,18 in | G 0,35 in | K 2,44 in | P 0,39 in | Peso 0,7 lb
• 8.800 lb | 4,0 t | Per catena Grade 100 3/8 in | A 0,79 in | F 1,57 in | G 0,51 in | K 3,23 in | P 0,51 in | Peso 1,3 lb
• 15.000 lb | 6,7 t | Per catena Grade 100 1/2 in | A 1,02 in | F 2,05 in | G 0,63 in | K 4,21 in | P 0,67 in | Peso 3,1 lb
• 22.600 lb | 10 t | Per catena Grade 100 5/8 in | A 1,18 in | F 2,24 in | G 0,79 in | K 5,19 in | P 0,83 in | Peso 8,8 lb
• 35.300 lb | 16 t | Per catena Grade 100 3/4 in | A 1,50 in | F 2,87 in | G 0,94 in | K 5,79 in | P 0,91 in | Peso 8,8 lb

Norme e imballaggio

• Norme: DIN PAS 1061; ASTM A952/A952M
• Imballo: cartone + pallet in acciaio

Specifiche tecniche

• Materiale: acciaio legato temprato e rinvenuto
• WLL maggiore: almeno 25% in più rispetto a Grade 80
• Prova di carico: 2,5× WLL con certificazione per lotto
• Fattore di progetto: 4:1
• Classificazione fatica: 20.000 cicli a 1,5× WLL
• Temperatura di rinvenimento: ≥ 400 °C
• Restrizione: Non utilizzare con Omega Link
• Caratteristica progettuale: ali di supporto che evitano la deformazione del maglia
