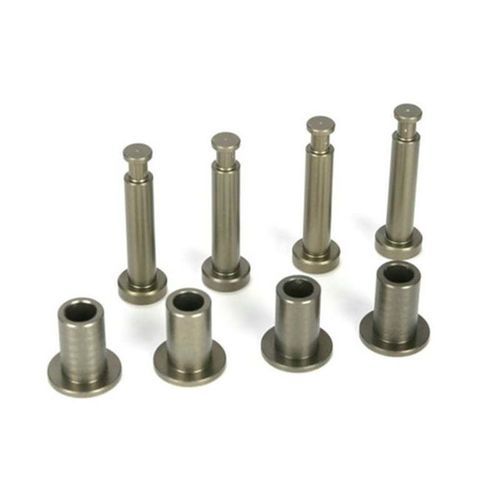

Boccola di sostituzione Grade 100

in acciaioin legadi riparazione

Panoramica del prodotto
Il kit di riparazione boccole e perni Grade 100 fornisce boccole e perni di ricambio di precisione per la manutenzione di catene a maglia corta Grade 100 per sollevamento. I componenti sono lavorati e trattati termicamente per corrispondere alle proprietà materiali e meccaniche originali, ripristinando la geometria della catena e i limiti di carico di lavoro certificati quando la riparazione è appropriata.

Vantaggi principali

• Ripristina passo e geometria della catena per un corretto innesto con i pignoni
• Recupera il limite di carico di lavoro certificato (WLL) se la riparazione rispetta le pratiche consentite
• Estende la vita utile del componente e riduce i tempi di fermo rispetto alla sostituzione completa della catena quando possibile
• Ogni componente è sottoposto a prova di carico e verifica dimensionale per garantire l'intercambiabilità

Perché boccole e perni falliscono

• Aumento del passo: lo spazio tra i maglie aumenta, compromettendo l'ingranamento dei pignoni
• Degradazione della superficie: l'usura delle superfici temprate riduce la distribuzione del carico
• Usura del perno: usura cilindrica e microfessure sulla superficie del perno
• Perdita della libertà di rotazione: bloccaggi aumentano le sollecitazioni localizzate e accelerano la fatica

La soluzione: componenti di ricambio di precisione
Il kit include boccole e perni prodotti con la stessa formulazione di lega e sottoposti a cicli di tempra e rinvenimento comparabili alle parti originali Grade 100. Ogni pezzo è lavorato con precisione, rifinito secondo le tolleranze specificate e testato singolarmente a prova di carico per garantire un'intercambiabilità sicura.

Composizione dei materiali e produzione
I componenti sono realizzati in acciaio legato completamente disossidato e a grana fine conforme a DIN 17115. Parametri tipici: C 0.35–0.45%, Cr 0.5–0.8%, Ni 0.3–0.6%, Mo 0.15–0.25%; S, P ≤ 0.035%; deossidazione con Al; tempra e rinvenimento controllati per ottenere ≈45–50 HRC in superficie.

Istruzioni di installazione e manutenzione

• Ispezionare l'intera catena: maglie incrinate, piegate o fortemente corrose richiedono la sostituzione della catena
• Rimuovere boccola e perno usurati con un estrattore adeguato per evitare danni alla maglia
• Pulire la cavità della maglia da detriti, ruggine e corrosione prima dell'assemblaggio
• Installare la nuova boccola correttamente alloggiata e allineata con la piastra della maglia
• Inserire il nuovo perno assicurando un adattamento fluido; non forzare; verificare completo assestamento e allineamento
• Articolare manualmente la catena per confermare la rotazione libera e l'assenza di bloccaggi o rumori anomali
• Monitorare il funzionamento iniziale, applicare la lubrificazione appropriata (evitare il sovralubrificante) e documentare le ispezioni

Dimensioni disponibili (formato tabella)
Dimensione catena | Diametro catena (in) | Diametro boccola (in) | Diametro perno (in) | Peso kit (lbs) | WLL tipico (lbs) | Designazione standard
9/32 | 0.281 in | 0.375 in | 0.250 in | 0.5 | 5,400 | CBHW7
5/16 | 0.313 in | 0.438 in | 0.281 in | 0.5 | 7,100 | CBHW8
3/8 | 0.375 in | 0.500 in | 0.313 in | 0.5 | 10,200 | CBHW10
1/2 | 0.500 in | 0.625 in | 0.375 in | 0.5 | 14,400 | CBHW13
5/8 | 0.625 in | 0.750 in | 0.438 in | 0.5 | 22,600 | CBHW16
3/4 | 0.750 in | 0.875 in | 0.500 in | 0.5 | 32,400 | CBHW19/20
7/8 | 0.875 in | 1.000 in | 0.563 in | 0.5 | 44,100 | CBHW22
1 in | 1.000 in | 1.125 in | 0.625 in | 0.75 | 58,000 | CBHW26

Specifiche del materiale (formato tabella)
Proprietà | Specifica | Metodo di prova
Grado materiale | Acciaio legato (DIN 17115) | Certificazione materiale
Tenore di carbonio | 0.35–0.45% | ASTM E1019
Tenore di cromo | 0.5–0.8% | ASTM E1019
Tenore di nichel | 0.3–0.6% | ASTM E1019
Tenore di molibdeno | 0.15–0.25% | ASTM E1019
Zolfo | ≤ 0.035% | ASTM E1019
Fosforo | ≤ 0.035% | ASTM E1019
Durezza superficiale (boccola) | 45–50 HRC | ASTM E18
Durezza superficiale (perno) | 45–50 HRC | ASTM E18
Resistenza a trazione | ≥ 1,800 MPa (260 ksi) | ASTM E8
Limite di snervamento | ≥ 1,400 MPa (200 ksi) | ASTM E8
Allungamento | ≥ 8% | ASTM E8
Tenacità agli urti | ≥ 40 J (30 ft-lbs) a 0°C | ASTM E23

Specifiche dimensionali (formato tabella)
Dimensione | Tolleranza | Metodo di misura
Diametro esterno boccola | ±0.01 in (±0.25 mm) | Micrometro
Diametro interno boccola | ±0.005 in (±0.13 mm) | Micrometro
Lunghezza boccola | ±0.01 in (±0.25 mm) | Calibro
Diametro perno | ±0.005 in (±0.13 mm) | Micrometro
Lunghezza perno | ±0.01 in (±0.25 mm) | Calibro
Angolo smusso | 45° ± 5° | Ispezione visiva
Finitura superficiale (boccola/perno) | Ra 0.4–0.8 µm | Profilometro di superficie

Caratteristiche di prestazione (formato tabella)
Caratteristica | Specifica | Base
Retenzione capacità di carico | ≥ 95% della WLL originale | EN 818-7 Sezione 5.2
Precisione del passo | ±0.02 in (±0.51 mm) per 10 maglie | EN 818-7 Sezione 5.3
Resistenza alla rotazione | ≤ 5% di aumento vs catena nuova | ISO 1149
Tasso di usura | Comparabile alla catena originale | ASTM G65
Resistenza alla corrosione | Finitura zincata (opzionale), ASTM B117 (500+ ore) | ASTM B117
Intervallo di temperatura | -20°C a +80°C (-4°F a +176°F) | Specifica materiale
Vita utile | 5–10 anni (uso tipico, dipende dall'applicazione) | Dati di campo

Contenuto del kit

• Boccole di ricambio: quantità variabile in base alla misura di catena (tipicamente 4–10 per kit)
• Perni di ricambio: quantità variabile in base alla misura di catena (tipicamente 4–10 per kit)
• Istruzioni di installazione con guida all'allineamento
• Certificazione materiale conforme a DIN 17115
• Rapporto di prova / documentazione del test di carico

Norme e conformità

• ASTM A952 — Chain, Welded, Double Loop, Alloy Steel, for Lifting
• EN 818-7 — Short Link Chain for Lifting Purposes, Fine Tolerance Hoist Chain
• DIN 17115 — Steel for Welded Round Steel Link Chains
• EN 818-1 — General Conditions of Acceptance for Short Link Chain
• Test di carico e certificazione materiale completi forniti

Certificazione e collaudi
Ogni boccola e perno è sottoposto a prova di carico individuale (esempio: carico di prova = 2,5 × WLL della catena corrispondente). La verifica dimensionale è effettuata con micrometri, calibri e profilometri; la durezza e le proprietà meccaniche sono documentate nei report forniti.

Caratteristiche / Specifiche tecniche

• Prodotto: Kit riparazione boccole e perni Grade 100
• Materiale: Acciaio legato conforme a DIN 17115, completamente disossidato a grana fine
• Durezza superficiale: ≈45–50 HRC (boccola e perno)
• Resistenza a trazione: ≥ 1,800 MPa (260 ksi)
• Limite di snervamento: ≥ 1,400 MPa (200 ksi)
• Allungamento: ≥ 8%
• Tenacità agli urti: ≥ 40 J a 0°C
• Tolleranze dimensionali: OD boccola ±0.01 in, ID ±0.005 in, dia perno ±0.005 in
• Coprertura WLL tipica: 5,400–58,000 lbs a seconda della misura della catena
• Test di carico: 100% per componente
• Finitura opzionale: zincata per resistenza alla corrosione
• Intervallo di temperatura di funzionamento: -20°C a +80°C
