Grillo di sollevamento a testa mobile G-209

a vitealta resistenza

Panoramica del prodotto

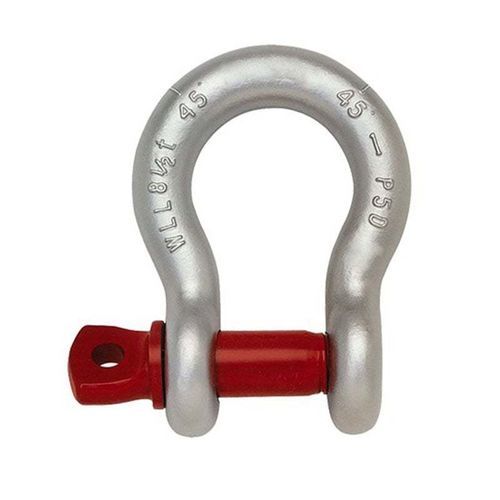

I grilli ad arco con perno filettato G-209 (tipo US) hanno un arco ampio e arrotondato che accetta carichi da più direzioni con carico laterale minimo. Sono indicati per imbracature a più braccia, per collegare imbracature ad anelli di sollevamento e per accogliere cinghie più larghe. Il perno filettato permette connessioni rapide e ripetibili, adatte ad applicazioni temporanee o a frequenti operazioni di montaggio/smontaggio.

Caratteristiche del prodotto

• Chiusura con perno filettato per assemblaggio/disassemblaggio rapido.
• Forgiato a caduta (drop forged), temprato e rinvenuto per elevata resistenza.
• Finiture: zincatura, zincatura a caldo o verniciatura a polvere.
• Progettato per soddisfare i requisiti ASME B30.26.
• Fattore di sicurezza: 6:1.
• Limite di carico di lavoro (WLL) impresso su ogni grillo per identificazione chiara.

Parametri (dimensioni in pollici)
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

Normative
Conforme ai requisiti ASME B30.26.

Caratteristiche / specifiche tecniche

• Modello: Grillo ad arco con perno filettato G-209 (tipo US).
• Produzione: forgiato a caduta, temprato e rinvenuto.
• Opzioni di finitura: zincatura, zincatura a caldo, verniciatura a polvere.
• Conformità: ASME B30.26.
• Fattore di sicurezza: 6:1.
• Identificazione: WLL impresso su ogni grillo.
• Applicazioni tipiche: imbracature a più braccia, collegamento a anelli di carico, cinghie larghe; adatto ad applicazioni temporanee o a connessioni frequenti.
• Misure disponibili: da 3/16" a 1-3/8" (vedere il blocco parametri per dimensioni e pesi completi).
