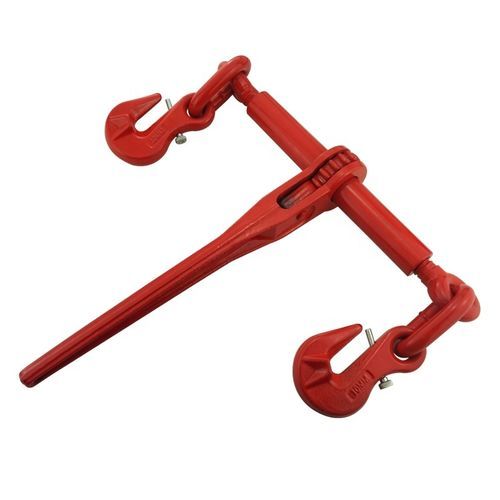

Tenditore di ancoraggio per catene

portatilea cricchettomanuale

Panoramica del prodotto
Il tenditore a cricchetto forgiato è un dispositivo di tensionamento professionale progettato per applicazioni impegnative di ancoraggio carichi nei settori dei trasporti, delle costruzioni e militare. Presenta una costruzione al 100% in acciaio forgiato per un rapporto resistenza/peso e un'integrità strutturale superiori sotto forze dinamiche estreme. Il meccanismo a cricchetto utilizza un sistema di ingranaggi e vite lavorati di precisione per un regolazione infinita della tensione, eliminando il rischio di ritorno dei tenditori a leva. L'impugnatura incorpora un sistema di bullone auto-bloccante a gioco controllato per ridurre l'accumulo di detriti e consentire l'uso in fango, neve e ghiaccio. Il tenditore è verniciato a polvere elettrostatica per elevata resistenza alla corrosione da sali stradali e sostanze chimiche industriali.

Design chiave e materiali
La fabbricazione per forgiatura allinea la struttura del grano dell'acciaio per migliorare la tenacità all'impatto e ridurre la porosità interna. I componenti portanti sono realizzati in acciaio legato Cromo-Nichel-Molibdeno (CrNiMo), scelto per la temperabilità e la resistenza a fatica. Un processo controllato di tempra e rinvenimento (Q&T) fornisce una durezza del nucleo di 38-42 HRC per bilanciare resistenza alla trazione e duttilità, consentendo il mantenimento del Working Load Limit (WLL) fino a -40°C.

Meccanismo a cricchetto e fissaggi
Il sistema a cricchetto dispone di ingranaggi lavorati di precisione saldati permanentemente al tamburo mediante CO2 per prevenire lo slittamento sotto coppie elevate. Le viti interne utilizzano filetti ACME, che offrono comportamento auto-bloccante sotto carico e resistono all'allentamento dovuto alle vibrazioni stradali. La lunghezza dell'impugnatura è ottimizzata per leva ergonomica e massima forza di tensionamento con minimo sforzo dell'operatore.

Durabilità e resistenza ambientale

• Rivestimento a polvere elettrostatica applicato dopo pulizia multi-stadio per protezione anticorrosione di lunga durata.
• Design dell'impugnatura auto-pulente che riduce il bloccaggio del perno quando contaminato da fango gelato o sporco.
• Geometria ergonomica dell'impugnatura per miglior vantaggio meccanico e riduzione affaticamento operatore.

Norme e test
Il prodotto è fabbricato e testato per conformarsi alle normative globali di fissaggio carichi tra cui WSTDA T-6, FMCSA 393.102, EN 12195-2 e segue le linee guida CVSA per WLL permanente e marcatura del produttore. Le procedure di controllo qualità e test includono:

• Test di prova 100%: ogni tenditore è sottoposto a carico di prova al 50% della sua resistenza minima a rottura.
• Test distruttivi a lotto: campioni prelevati dai lotti di produzione testati a distruzione per verificare un fattore di sicurezza 3:1.
• Test di nebbia salina: componenti sottoposti a 500 ore secondo ASTM B117 per resistenza alla corrosione.
• Test cicli: meccanismo a cricchetto testato per 5.000 cicli sotto carico per garantirne il funzionamento e la durata degli ingranaggi.

Sicurezza, manutenzione e ispezione

• Ispezione prima dell'uso: controllare ganci piegati, saldature incrinate o filetti allungati; togliere dal servizio in caso di deformazione visibile.
• Lubrificazione: applicare grasso pesante ai filetti ACME per prevenire grippaggi e garantire un funzionamento fluido.
• Corretto innesto del gancio: assicurare che i ganci siano completamente inseriti nei maglie della catena; evitare carichi al bordo.
• Stoccaggio: conservare in ambiente asciutto per prevenire la corrosione dei filetti interni nonostante il rivestimento a polvere.
• Avvertenza: non usare mai estensioni della maniglia (tubo); progettato per essere serrato a mano basandosi sul vantaggio meccanico della maniglia da 14 pollici.

Parametri (tabella)
WORKING LOAD LIMIT (LBS) | Terminali | Grado e dimensione catena (in.) [G30 / G43 / G70 / G80 / G100] | Take Up (In.) | Lunghezza manico (In.) | Diametro vite (In.) | Peso (lbs.)
7,100 | Gancio / Gancio | 5/16-3/8 / 5/16-3/8 / 5/16-3/8 / 3/8 / 5/16 | 8 | 14 | 1 | 13.0
9,200 | Gancio / Gancio | 3/8-1/2 / 3/8-1/2 / 3/8 / 3/8 / 3/8 | 8 | 14 | 1 | 13.0
13,000 | Gancio / Gancio | 1/2-5/8 / 1/2-5/8 / 1/2 / 1/2 / – | 8 | 14 | 1 | 16.0
16,000 | Gancio / Gancio | 1/2 / 1/2 / 1/2 / 1/2 / 1/2 | 8 | 14 | 1 | 16.0

Riepilogo conformità e norme
Conforme a WSTDA T-6, FMCSA 393.102, EN 12195-2 e linee guida CVSA; sottoposto a test di prova, distruttivi, nebbia salina e cicli come descritto sopra.

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Forged Ratchet Load Binder
• Costruzione: componenti in acciaio forgiato al 100%
• Materiale (parti portanti): acciaio legato Cromo-Nichel-Molibdeno (CrNiMo)
• Trattamento termico: tempra e rinvenimento (Q&T) a durezza nucleo 38-42 HRC
• Finitura: rivestimento a polvere elettrostatica (preparazione superficie multi-stadio)
• Ingranaggi del cricchetto: lavorati di precisione, saldati permanentemente al tamburo con CO2
• Filettatura: filetti ACME (auto-bloccanti sotto carico)
• Catene compatibili: progettato per l'uso con catene di trasporto Grade 70, 80 e 100
• Lunghezza manico: 14 pollici (ottimizzata per vantaggio meccanico)
• Take Up: 8 pollici (vedere tabella parametri)
• Test: carico di prova 100% al 50% MBS; test distruttivi a lotto; 500 ore nebbia salina; 5.000 cicli cricchetto
• Note di sicurezza: ispezionare prima dell'uso, lubrificare i filetti ACME, assicurare il completo inserimento dei ganci, non usare estensioni del manico
