Accorciatore Grade 100

Panoramica del prodotto

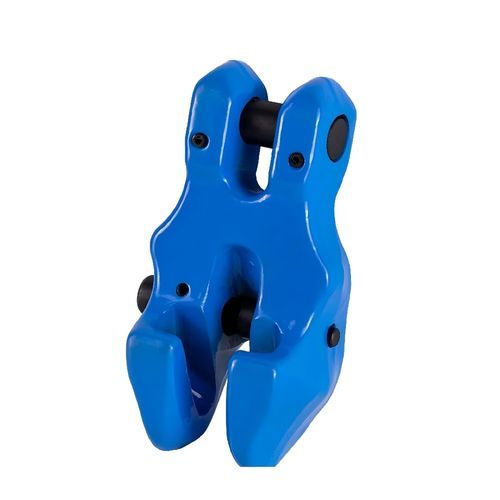

Accorciatore per catena a forcella Grade 100 Questo dispositivo di accorciamento presenta una tasca in cui la catena si inserisce direttamente, consentendo una trazione in linea rispetto alla gamba della catena. Progettato per agganciarsi direttamente a una lunghezza di catena tramite la testa a forcella ingegnerizzata che previene incompatibilità tra gancio e catena. Caratteristiche: costruzione in acciaio legato Grade 100, finitura a polvere, perno di bloccaggio integrato che impedisce lo sganciamento della catena quando non è sotto carico, disponibilità di ricambi e test di carico e certificazione.

Introduzione
L'accorciatore per catena a forcella Grade 100 è progettato per applicazioni di sollevamento ad alte prestazioni per consentire l'accorciamento temporaneo dei sling a catena senza sostituire l'intero assemblaggio. Migliora il controllo del carico e riduce le necessità di inventario per lunghezze diverse di sling.

Trattamento termico: ottimizzazione delle proprietà del materiale
Dopo la forgiatura ogni accorciatore è sottoposto a trattamento termico di precisione (tempra e rinvenimento) come specificato in EN 818-1. Passaggi del processo: austenitizzazione a 850-900°C; tempra in olio o acqua; rinvenimento a 400-500°C. Durezza superficiale risultante circa 45-50 HRC, bilanciando resistenza e tenacità.

Forgiatura di precisione: raggiungere la precisione dimensionale
Prodotto tramite forgiatura di precisione per allineare la struttura del grano con i percorsi di carico, eliminare vuoti interni e preservare la resistenza. Le dimensioni critiche sono lavorate con precisione per garantire: geometria della tasca ±0.01 in (±0.25 mm); dimensioni della testa forcella ±0.005 in (±0.13 mm); giochi del meccanismo di bloccaggio ±0.005 in (±0.13 mm).

Assicurazione qualità: ispezione Magnaflux al 100%
Ogni unità è sottoposta al 100% a controllo con particelle magnetiche (Magnaflux) per individuare cricche superficiali e sub-superficiali prima della spedizione. Tutti i perni di carico sono ispezionati e testati singolarmente per accuratezza dimensionale e proprietà del materiale.

Caratteristiche di progettazione che aumentano sicurezza e affidabilità

• Design della tasca: la tasca ingegnerizzata crea una superficie di appoggio distribuita che ripartisce il carico in modo uniforme, garantisce il corretto alloggiamento della catena, impedisce la rotazione della catena e consente la trazione in linea.
• Testa forcella integrata: fissata permanentemente al corpo dell'accorciatore per evitare incompatibilità con i ganci e garantire compatibilità con i sistemi di catena Grade 100.
• Perno di bloccaggio integrato: caratteristica di sicurezza passiva che si innesta automaticamente quando la catena è inserita e si libera quando la catena viene sollevata; non richiede azione dell'operatore.

Caratteristiche prestazionali

• Portata di lavoro (WLL): da 3,000 lbs (per catena 7/32″) a 35,300 lbs (per catena 3/4″).
• Classificazione fatica: 1.5 × WLL per 20,000 cicli.
• Carico di prova: 2.5 × WLL, testato al 100% su ogni unità.
• Fattore di sicurezza: minimo 4:1 (forza di rottura minima 4 × WLL).
• Intervallo di temperatura: -20°C a +80°C (-4°F a +176°F).
• Resistenza alla corrosione: finitura a polvere.

Applicazioni raccomandate

• Regolazione della lunghezza della sling: accorciare temporaneamente le sling a catena per diverse altezze di carico.
• Controllo del carico: migliorare il posizionamento e il controllo agendo sulla geometria della sling.
• Ottimizzazione dell'inventario: ridurre il numero di diverse lunghezze di sling richieste.
• Retrofit: aggiungere la capacità di accorciamento alle sling esistenti senza sostituzione.
• Operazioni ad alto ciclo e sollevamenti critici per la sicurezza.

Taglie disponibili e specifiche (tabella parametri)
Dimensione catena | Ø catena (in) | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | Perno (in) | WLL (lbs) | Peso (lbs) | Codice
7/32″-1/4″ | 0.219-0.250 | 0.31 | 0.31 | 0.39 | 0.31 | 0.75 | 1.77 | 0.91 | 0.35×0.69 | 3,000 | 0.46 | CXX06
9/32″ | 0.281 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.35×0.89 | 4,300 | 1.06 | CXX07
5/16″ | 0.313 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.39×0.89 | 5,700 | 1.06 | CXX08
3/8″ | 0.375 | 0.47 | 0.47 | 0.57 | 0.47 | 1.28 | 3.07 | 1.42 | 0.51×1.24 | 8,800 | 2.47 | CXX10
1/2″ | 0.500 | 0.61 | 0.61 | 0.71 | 0.61 | 1.73 | 3.54 | 1.38 | 0.63×1.65 | 15,000 | 4.03 | CXX13
5/8″ | 0.625 | 0.75 | 0.83 | 0.83 | 0.75 | 1.97 | 4.17 | 1.50 | 0.83×2.03 | 22,800 | 6.24 | CXX16
3/4″ | 0.750 | 0.94 | 0.93 | 0.94 | 0.94 | 2.66 | 5.24 | 1.73 | 0.94×2.42 | 35,300 | 14.88 | CXX20

Guida di riferimento dimensionale
A: larghezza della tasca (apertura); B: profondità della tasca (superficie di appoggio); C: lunghezza della tasca (lunghezza della superficie di appoggio); D: larghezza testa forcella; E: altezza testa forcella; F: lunghezza complessiva; G: proiezione del bloccaggio; Perno: diametro × lunghezza.

Specifiche dei materiali
Grado materiale: acciaio legato ad alta resistenza (ASTM A952 Grade 100) Contenuto di carbonio: 0.35-0.45% Cromo: 0.5-0.8% Nichel: 0.3-0.6% Molibdeno: 0.15-0.25% Zolfo: ≤ 0.035% Fosforo: ≤ 0.035% Durezza superficiale: 45-50 HRC Resistenza a trazione: ≥ 1,800 MPa (260 ksi) Resa: ≥ 1,400 MPa (200 ksi) Allungamento: ≥ 8% Tenacità all'urto: ≥ 40 J a 0°C

Tolleranze dimensionali
Larghezza tasca (A): ±0.01 in (±0.25 mm); Profondità tasca (B): ±0.01 in (±0.25 mm); Lunghezza tasca (C): ±0.01 in (±0.25 mm); Larghezza testa forcella (D): ±0.005 in (±0.13 mm); Altezza testa forcella (E): ±0.005 in (±0.13 mm); Lunghezza complessiva (F): ±0.01 in (±0.25 mm); Proiezione del bloccaggio (G): ±0.005 in (±0.13 mm); Diametro perno: ±0.005 in (±0.13 mm); Lunghezza perno: ±0.01 in (±0.25 mm).

Specifiche prestazionali
Limite di carico di lavoro: come specificato per ogni taglia; Carico di prova: 2.5 × WLL (testato al 100% singolarmente); Forza minima di rottura: 4 × WLL (fattore di sicurezza 4:1); Classificazione fatica: 1.5 × WLL per 20,000 cicli; Rilevazione crepe Magnaflux 100%; Ispezione perno 100%; Finitura superficiale: verniciatura a polvere (blu); Intervallo di temperatura: -20°C a +80°C.

Norme e certificazioni
Prodotto e testato in conformità a ASTM A952, EN 1677-1, EN 818-1 e DIN 17115. Le certificazioni includono certificati materiale (mill test reports), rapporti di prova di carico, rapporti di ispezione Magnaflux, verifiche dimensionali e documentazione di conformità.

Manutenzione e ricambi
Ispezionare prima di ogni uso per danni visibili, crepe, corrosione e funzionamento del bloccaggio. Pulire regolarmente, applicare olio leggero in ambienti umidi e conservare al riparo dall'umidità. Sostituire immediatamente in caso di danni, crepe o deformazione permanente; non tentare riparazioni.

Specifiche tecniche

• Prodotto: Accorciatore per catena a forcella Grade 100
• Materiale: acciaio legato ad alta resistenza (ASTM A952 Grade 100)
• Durezza superficiale: 45-50 HRC
• Resistenza a trazione: ≥ 1,800 MPa
• Resa: ≥ 1,400 MPa
• Allungamento: ≥ 8%
• Tenacità all'urto: ≥ 40 J a 0°C
• WLL: 3,000 a 35,300 lbs a seconda della taglia
• Carico di prova: 2.5 × WLL (ogni unità testata)
• Forza minima di rottura: 4 × WLL
• Classificazione fatica: 1.5 × WLL per 20,000 cicli
• Intervallo di temperatura: -20°C a +80°C
• Finitura: verniciatura a polvere
• Ispezioni: rilevazione di crepe Magnaflux 100%; ispezione perno 100%
• Norme: ASTM A952, EN 1677-1, EN 818-1, DIN 17115
