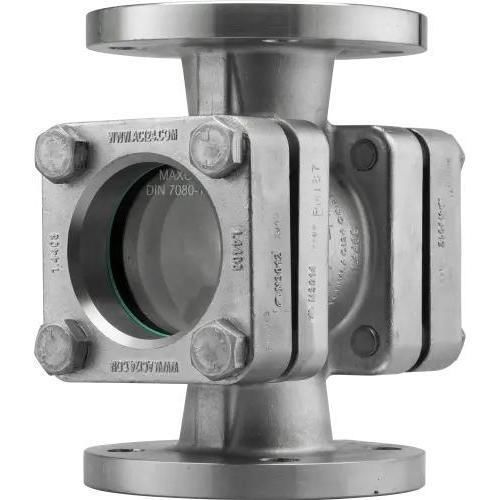

Oblò di osservazione per applicazioni industriali Type 550

di monitoraggioATEXin acciaio inossidabile

Il visore di flusso ACI tipo 550 è un vetro di controllo industriale per il monitoraggio visivo dei fluidi nelle tubazioni sotto pressione di esercizio. Il corpo è realizzato in ghisa di acciaio inox 1.4408 ed è progettato per il montaggio tra flange secondo DIN EN 1092-1.

Caratteristiche principali

• Diametri nominali: DN 15 – DN 200
• Pressione nominale: PN 10 / PN 16 / PN 25 / PN 40 (max. 40 barg)
• Intervallo di temperatura: -196 °C a +400 °C (dipende da vetro e guarnizioni)
• Adatto per fluidi liquidi e gassosi
• Connessioni a flangia: DIN EN 1092-1

Materiali e varianti

• Materiale standard del corpo: ghisa in acciaio inox 1.4408
• Altri materiali su richiesta: 1.0619 (acciaio fuso), Alloy C22 e altre leghe
• Sistema guarnizioni: guarnizioni piane di produttori leader (es. Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE puro o modificato)
• Oltre 50 materiali di guarnizione disponibili su richiesta

Rivestimenti protettivi e protezione

• Rivestimento HALAR®
• Rivestimento FEP
• Disco protettivo in mica per il vetro

Opzioni e accessori (integrabili in fabbrica)

• Tergivetro SGW con lamelle in PTFE, silicone o EPDM
• Illuminazione LED (versioni ATEX disponibili su richiesta)
• Dispositivi di spruzzo / pulizia
• Rotore in PTFE
• Esecuzioni prive di oli e grassi; versioni senza silicone con test cratere disponibili

Dimensioni (valori selezionati secondo DIN 11869)

• DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
• DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
• DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
• DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
• DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
• DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
• DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
• DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
• DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
• DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
• DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
• DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175

Panoramica rapida

• Pressione di esercizio massima: fino a 40 barg
• Intervallo di temperatura: -196 °C a +400 °C (dipende dall'applicazione)
• Per fluidi liquidi e gassosi
• Diametri nominali: DN 15–200
• Oltre 50 materiali di guarnizione disponibili
• Accessori e opzioni integrabili in fabbrica
• Qualità pre-collaudata / certificata (TÜV)

Specifiche tecniche

• Denominazione: Visore di flusso tipo 550
• Materiale del corpo: ghisa in acciaio inox 1.4408 (altri materiali su richiesta)
• Norma flange: DIN EN 1092-1 (PN 10 / PN 16 / PN 25 / PN 40)
• Diametri nominali: DN 15 – DN 200
• Classe di pressione: PN 10 / PN 16 / PN 25 / PN 40 (max. 40 barg)
• Intervallo di temperatura: -196 °C a +400 °C (a seconda di vetro e guarnizioni)
• Opzioni guarnizioni: Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE; e >50 altri materiali
• Rivestimenti opzionali: HALAR®, FEP; disco protettivo in mica
• Accessori disponibili: tergivetro SGW, luci LED (ATEX su richiesta), dispositivi di spruzzo, rotore in PTFE
• Certificazioni: TÜV (ISO 9001 e riferimenti modulo/2014/68/EU indicati nella scheda prodotto)
