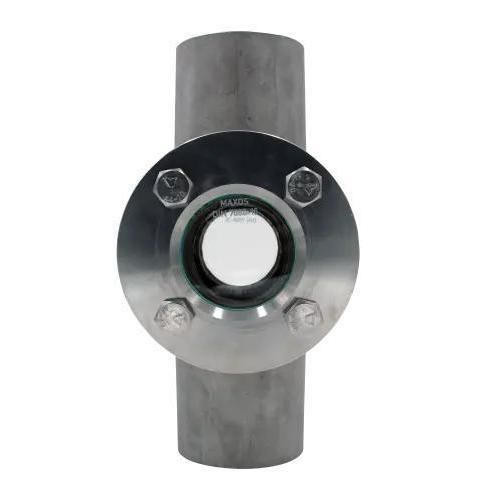

Oblò di osservazione per atmosfera esplosiva Type 531

in vetro borosilicatoa saldare

Il vetro di controllo del flusso saldato tipo 531 è progettato per l'ispezione visiva di fluidi liquidi e gassosi direttamente nelle tubazioni. È disponibile in diverse dimensioni nominali e classi di pressione, con opzioni di vetro e tenuta per soddisfare i requisiti di processo.

Panoramica

• Costruzione saldata per integrazione diretta nei sistemi di tubazione.
• Progettato per pressioni operative fino a 63 barg (dipende da DN e configurazione).
• Vetro borosilicato standard fino a 280 °C; con dischi di protezione in mica e vetri di sicurezza MAXOS® fino a 300 °C o 320 °C.
• Adatto a fluidi liquidi e gassosi.
• Disponibili lunghezze speciali e costruzioni su misura; ampia gamma di accessori installabili.

Gamma disponibile (dati tecnici)

• Dimensioni nominali (DN): 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400
• Pressioni nominali (PN): 10, 16, 25, 40, 63
• Opzioni di temperatura (esempi): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Opzioni e accessori

• Pattino pulitore SGW con lamina in PTFE o silicone
• Illuminazione LED per aree Ex e non-Ex
• Rivestimento FEP o Halar®
• Dischi di protezione in mica
• Versione a doppio vetro: tipo 531D
• Costruzioni speciali e soluzioni su richiesta

Dimensioni (selezione)

• DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
• BL (lunghezza faccia a faccia mm): 200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
• D1 (mm): 35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
• AL (mm): 260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
• C (mm): 48.3 | 60.3 | 88.9 | 114.3 | 139.7 | 168.3 | 168.3 | 219.1 | 273 | 355.6 | 406.4
• WT (spessore parete mm): 2.6 | 2.9 | 3.2 | 3.6 | 4.0 | 4.5 | 6.3 | 7.1 | 8.0 | 8.8 | 11.0
• Nota: le dimensioni corrispondono a PN 16 dove costruttivamente possibile; altre classi di pressione possono modificare le misure. La conferma d'ordine / il disegno cliente è vincolante per le dimensioni finali.

Specifiche tecniche

• Tipo di prodotto: vetro di controllo del flusso, estremità saldate (tipo 531)
• Modello: tipo 531
• Pressione massima di esercizio: fino a 63 barg (in base a DN e configurazione)
• Dimensioni nominali: DN 40 – DN 400
• Classi PN disponibili: PN 10, PN 16, PN 25, PN 40, PN 63
• Vetro standard: borosilicato (fino a 280 °C)
• Opzione alta temperatura: disco di protezione in mica e vetro di sicurezza MAXOS® fino a 300 °C o 320 °C
• Tenuta: guarnizioni piane in vari materiali (fibre, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altri)
• Fluidi: adatto per liquidi e gas
• Accessori: luci LED, rivestimenti FEP, dischi in mica, raschiavetro, ecc.
• Caratteristiche speciali: opzione doppio vetro (531D), lunghezze personalizzate e costruzioni speciali

Certificazioni & qualità

• Certificazioni tipiche: TÜV / ISO 9001 (consultare il produttore per i certificati in vigore)
• Nota di conformità: informazioni del produttore possono fare riferimento a 2014/68/UE (Allegato III) e direttive applicabili
