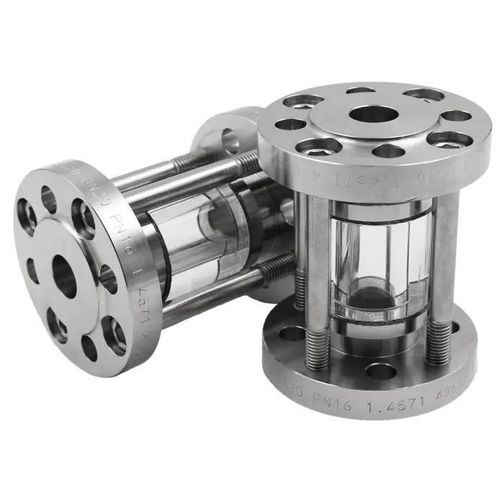

Oblò di osservazione in vetro borosilicato Type 670

con rivestimento in vetro temperatocon flangia

Visore tubolare con anello di vetro e vista panoramica a 360°, progettato per pressioni di esercizio fino a 16 barg e per installazione tra flange secondo DIN EN 1092-1. Il design compatto è adatto per retrofit in impianti esistenti e per fluidi liquidi e gassosi.

Informazioni principali

• Esecuzione a flangia intermedia per flange secondo DIN EN 1092-1
• Pressione di esercizio: max. 16 barg
• Vista panoramica 360°
• Vetro standard: vetro borosilicato (temp.)
• Resistenza termica del vetro standard fino a 280 °C
• Adatto per mezzi liquidi e gassosi
• Design compatto – ideale per retrofit in spazi ristretti
• Progetti personalizzati e altre dimensioni nominali disponibili su richiesta
• Tenuta con guarnizioni piane da un'ampia gamma (>50) di materiali (esempi: guarnizioni in fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altre marche)
• Alternativa consigliata per pressioni più elevate: tipo 671 (se richiesta maggiore pressione mantenendo la vista 360°)

Dimensioni nominali disponibili / tabella (dimensioni e pesi)

• DN 10: Di = 13 mm; DF = 40 mm; L = 134 mm; Peso = 1 kg; PS² = 16 barg
• DN 15: Di = 18 mm; DF = 45 mm; L = 134 mm; Peso = 3 kg; PS² = 16 barg
• DN 20: Di = 22 mm; DF = 58 mm; L = 134 mm; Peso = 3,5 kg; PS² = 16 barg
• DN 25: Di = 29 mm; DF = 68 mm; L = 134 mm; Peso = 4 kg; PS² = 16 barg
• DN 32: Di = 38 mm; DF = 78 mm; L = 134 mm; Peso = 6 kg; PS² = 16 barg
• DN 40: Di = 44 mm; DF = 88 mm; L = 144 mm; Peso = 7 kg; PS² = 16 barg
• DN 50: Di = 55 mm; DF = 102 mm; L = 144 mm; Peso = 9 kg; PS² = 16 barg
• DN 65: Di = 71 mm; DF = 122 mm; L = 146 mm; Peso = 11 kg; PS² = 16 barg
• DN 80: Di = 83 mm; DF = 138 mm; L = 148 mm; Peso = 13 kg; PS² = 16 barg
• DN 100: Di = 108 mm; DF = 158 mm; L = 148 mm; Peso = 15 kg; PS² = 16 barg
• DN 125: Di = 132 mm; DF = 188 mm; L = 158 mm; Peso = 19 kg; PS² = 16 barg
• DN 150: Di = 160 mm; DF = 212 mm; L = 158 mm; Peso = 24 kg; PS² = 16 barg
• DN 200: Di = 208 mm; DF = 268 mm; L = 164 mm; Peso = 33 kg; PS² = 16 barg

Temperature & materiali

• Classi di temperatura disponibili indicate in scheda: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C (borosilicato standard fino a 280 °C)
• Vetro: vetro borosilicato, temprato
• Diametro esterno, cerchio di fori e forature secondo DIN EN 1092-1

Certificazioni & note aggiuntive

• Qualità certificata (es. TÜV / ISO indicati in scheda)
• Altre dimensioni nominali e configurazioni speciali disponibili su richiesta
