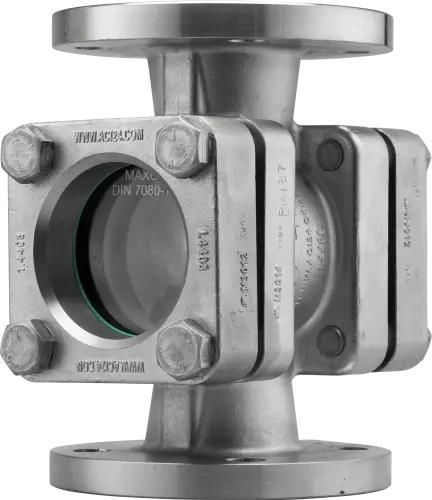

Oblò di osservazione per applicazioni industriali Type 550A

di monitoraggioper prodotti chimiciATEX

La spia di flusso ACI tipo 550A è una robusta spia industriale progettata per il monitoraggio visivo dei fluidi nelle tubazioni sotto pressione d'esercizio e montata su flangia in conformità alla norma ASME B16.5. È costruito per durare e resistere alla corrosione e offre diverse opzioni di materiali e accessori per le applicazioni chimiche e termiche più esigenti. Progettazione e applicazione

• Corpo: fusione in acciaio inox 1.4408 (elevata resistenza alla corrosione e meccanica).
• Installazione: da flangia a flangia tra controflange secondo ASME B16.5 (Classe 150 / 300 lbs).
• Standard e conformità: prodotto in conformità alla norma DIN 11869 (ex DIN 3237); progettazione e calcoli di resistenza conformi a PED 2014/68/UE e AD 2000.

Dimensioni nominali (NPS)

• 1/2"
• 3/4"
• 1"
• 1 1/4"
• 1 1/2"
• 2"
• 2 1/2"
• 3"
• 4"
• 5"
• 6"
• 8"

Pressione nominale (Classe)

• 150 lbs
• 300 lbs

Opzioni/valori di temperatura

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Sistema di guarnizioni (esempi standard)

• Frenzelit novaphit® MST XP
• KlingerSil® C4400
• Garlock Gylon®
• PTFE (puro o modificato)
• Oltre 50 ulteriori materiali di tenuta disponibili su richiesta

Rivestimenti protettivi opzionali / protezione della piastra

• Rivestimento HALAR®
• RivestimentoFEP
• Disco protettivo in mica

Attrezzature e opzioni aggiuntive integrabili

• Tergicristallo SGW (spazzole in PTFE, silicone o EPDM)
• Dispositivi di spruzzatura per la pulizia
• Luci a LED (versioni opzionali omologate ATEX per aree a rischio di esplosione)
• Tergicristallo SGW con PTFE/silicone/EPDM, Luci LED per aree Ex e non Ex, dispositivo di spruzzatura, rivestimento FEP o Halar®, dischi in mica, rotore in PTFE
• Design privo di olio e grasso e design privo di silicone (incluso test del cratere) disponibile

Esecuzione / geometria della flangia

• NPS 1/2" - 2": flange rettangolari
• NPS 2 1/2" - 8": flange circolari

Dimensioni (valori selezionati in mm)

• NPS 1/2": D (Classe 150) = 89; D (Classe 300) = 95,2; BL = 130; D1 = 32
• NPS 3/4": D (Classe 150) = 98; D (Classe 300) = 117,3; BL = 150; D1 = 32
• NPS 1": D (Classe 150) = 108; D (Classe 300) = 123,8; BL = 160; D1 = 48
• NPS 1 1/4": D (Classe 150) = 118; D (Classe 300) = 133,4; BL = 180; D1 = 48
• NPS 1 1/2": D (Classe 150) = 127; D (Classe 300) = 155,6; BL = 200; D1 = 65
• NPS 2": D (Classe 150) = 152; D (Classe 300) = 165,1; BL = 230; D1 = 80
• NPS 2 1/2": D (Classe 150) = 178; D (Classe 300) = 190,5; BL = 290; D1 = 80
• NPS 3": D (Classe 150) = 191; D (Classe 300) = 209,6; BL = 310; D1 = 100
• NPS 4": D (Classe 150) = 228; D (Classe 300) = 254; BL = 350; D1 = 125
• NPS 5": D (Classe 150) = 254; D (Classe 300) = 279,4; BL = 400; D1 = 150
• NPS 6": D (Classe 150) = 279; D (Classe 300) = 317,5; BL = 480; D1 = 175
• NPS 8": D (Classe 150) = 343; D (Classe 300) = 381; BL = 600; D1 = 175

Note su materiali e varianti

• Materiale standard: acciaio inossidabile fuso 1.4408.
• Altri materiali disponibili su richiesta (ad esempio acciaio fuso 1.0619 o lega C22) su specifica del cliente.

Caratteristiche/specifiche tecniche

• Produttore / marchio: ACI Industriearmaturen GmbH
• Modello / denominazione: Indicatore di flusso tipo 550A
• Materiale del corpo: fusione in acciaio inox 1.4408 (alternative su richiesta)
• Standard della flangia: ASME B16.5 (controflange compatibili)
• Pressione nominale: Classe 150 / 300 lbs (max. circa 40 barg come indicato)
• Campo di temperatura: da -10°C a 280°C (opzioni fino a 300°C)
• Adatto per: fluidi liquidi e gassosi
• Dimensioni nominali: 1/2" - 8" (NPS)
• Garnizioni: ampia gamma di materiali per guarnizioni, tra cui Frenzelit novaphit® MST XP, KlingerSil® C4400, Garlock Gylon®, PTFE
• Norme e approvazioni: DIN 11869, PED 2014/68/UE, AD 2000
• Accessori / opzioni di fabbrica: tergicristalli, luci LED (ATEX opzionale), dispositivo di spruzzatura, rivestimenti protettivi (FEP, HALAR®), dischi in mica, rotore in PTFE, varianti senza olio/grasso e senza silicone
