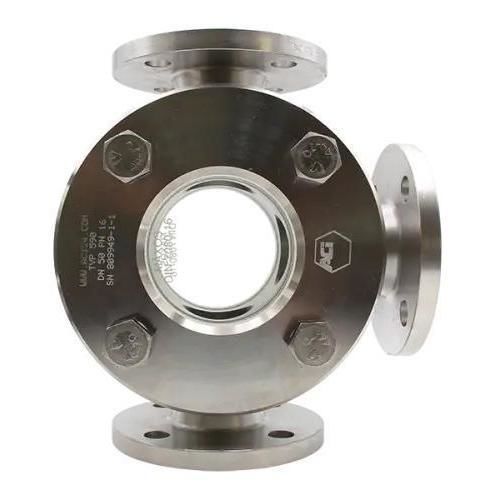

Oblò di osservazione in vetro borosilicato Type 590

con flangiadi monitoraggioa saldare

Sintesi del prodotto
Il vetro di ispezione flusso a 3 vie Tipo 590 è una visiera in costruzione saldata, progettata per il montaggio tra flange (DIN EN 1092-1) e per pressioni di esercizio fino a 400 barg. È adatto al controllo visivo di fluidi liquidi e gassosi ed è disponibile in diversi diametri nominali e classi di pressione.

Caratteristiche principali

• Costruzione saldata per retrofit e maggiore resistenza meccanica.
• Connessioni a flangia secondo DIN EN 1092-1.
• Adatto a fluidi liquidi e gassosi.
• Vetro standard: vetro borosilicato (temperatura standard fino a 280 °C).
• Con disco di protezione in mica: resistenza termica fino a 300 °C; fino a 320 °C con vetri di sicurezza MAXOS® (DIN 7080).

Diametri nominali disponibili (DN)

• DN 50
• DN 65
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200

Classi di pressione disponibili (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160
• PN 250
• PN 320
• PN 400

Opzioni di temperatura (esempi)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Opzioni / Accessori

• Spazzola SGW con lama in PTFE o silicone
• Illuminazione LED per aree Ex e non-Ex
• Rivestimenti protettivi FEP o Halar®
• Dischi di protezione in mica
• Doppio vetro Tipo 590D (opzioni di sicurezza MAXOS®)
• Costruzioni speciali / produzioni su misura possibili
• Esempi di accessori: luci LED, schermi protettivi FEP, dischi di mica rotondi

Dimensioni / note sul disegno

• Lunghezza faccia a faccia: DIN EN 558-1 FTF 2 (lunghezze standard).
• Dimensioni flange: DIN EN 1092-1.
• Campo visivo (D1) — valori tipici per DN: DN 50 → 100 mm; DN 65 → 150 mm; DN 80 → 175 mm; DN 100 → 175 mm; DN 125 → 175 mm; DN 150 → 175 mm; DN 200 → 240 mm.
• Le misure corrispondono a PN 16; altre classi di pressione possono modificare le dimensioni. Dimensioni personalizzate e altre norme su richiesta.

Certificazioni & qualità

• Prodotto da ACI Industriearmaturen GmbH; qualità certificata (es. TÜV / ISO 9001, riferimenti sulla scheda prodotto).

Specifiche tecniche

• Modello: Tipo 590 (costruzione saldata, 3 vie)
• Produttore / marca: ACI Industriearmaturen GmbH
• Pressione di esercizio: fino a 400 barg (opzioni PN 16 – PN 400)
• Diametri nominali: DN 50 – DN 200
• Standard connessione flangia: DIN EN 1092-1
• Lunghezza faccia a faccia standard: DIN EN 558-1, FTF 2
• Vetro standard: borosilicato (temp. max. di esercizio fino a 280 °C)
• Temperatura aumentata con protezione mica: fino a 300 °C; con vetri di sicurezza MAXOS® fino a 320 °C
• Tenuta: guarnizioni piane in ampia gamma >50 materiali (fibre, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, ecc.)
• Opzioni: spazzole, illuminazione LED (Ex & non-Ex), rivestimenti protettivi (FEP, Halar®), dischi mica, doppio vetro 590D, costruzioni speciali
• Applicazioni: controllo visivo di fluidi liquidi e gassosi
