Oblò di osservazione per applicazioni industriali Type 522

per prodotti chimiciin vetro borosilicatofilettato

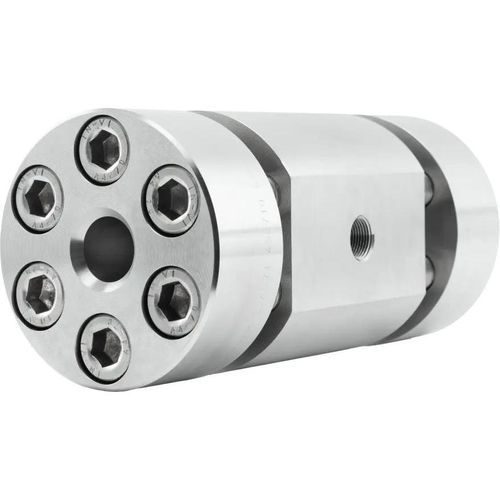

L'oblò d'ispezione ad alta pressione Tipo 522 è progettato per applicazioni industriali gravose e consente il controllo visivo sicuro e in tempo reale dei processi. Combina un corpo metallico robusto con vetri di alta qualità per osservazione bilaterale.

Costruzione e materiali

• Corpo in leghe di acciaio inossidabile resistenti alla corrosione (es. 1.4571); leghe a base di nichel o Hastelloy® disponibili su richiesta per ambienti aggressivi o soggetti a elevate sollecitazioni termiche.
• Due lastre di visualizzazione opposte in vetro borosilicato temprato termicamente, conformi a DIN 7080.
• Connessioni filettate interne selezionabili secondo DIN EN ISO 228-1 (BSP) o ANSI B 1.20.1 (NPT).
• Opzione di doppio vetro.

Dettagli prodotto

• Osservazione bilaterale per visualizzazione e illuminazione mirata.
• Adatto per fluidi liquidi e gassosi; esecuzioni speciali per mezzi aggressivi disponibili.
• Integrazione standardizzata tramite filetti interni.

Componenti

• Flangia di copertura
• Cuscinetto in vetro
• Vetro di ispezione
• Guarnizione
• Corpo

Opzioni

• Doppio vetro
• Materiali su richiesta: leghe a base di nichel, Hastelloy®

Dimensioni (estratto)

• 1/4" — Di: 25, T (G): 14, T (NPT): 13,5, AD: 120
• 3/8" — Di: 25, T (G): 14, T (NPT): 13,8, AD: 120
• 1/2" — Di: 25, T (G): 16, T (NPT): 18,1, AD: 120
• 3/4" — Di: 35, T (G): 18, T (NPT): 18,6, AD: 140
• 1" — Di: 35, T (G): 20, T (NPT): 22,3, AD: 140
• 1 1/2" — Di: 50, T (G): 24, T (NPT): 22,8, AD: 180
• 2" — Di: 50, T (G): 27, T (NPT): 23,2, AD: 180

Specifiche tecniche

• Modello/serie: Tipo 522
• Produttore: ACI Industriearmaturen GmbH
• Materiali: leghe di acciaio inossidabile resistenti alla corrosione come 1.4571; leghe a base di nichel o Hastelloy® su richiesta
• Vetri di visualizzazione: vetro borosilicato temprato termicamente, conforme a DIN 7080
• Norme filettatura: DIN EN ISO 228-1 (BSP) o ANSI B 1.20.1 (NPT)
• Pressione nominale (PN): 63, 100, 160, 250, 320, 400
• Pressione massima di esercizio: max. 400 barg
• Dimensioni nominali (NPS/DN): 1/4" – 2"
• Intervalli di temperatura (esempi): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Fluidi: per mezzi liquidi e gassosi
• Progetto: osservazione bilaterale per controllo da entrambi i lati e illuminazione mirata
• Certificati: TÜV ISO 9001; TÜV SÜD 2014/68/EU (Allegato III); certificazione acciaio inossidabile
• Esecuzioni speciali: dimensioni speciali e altre norme disponibili su richiesta
