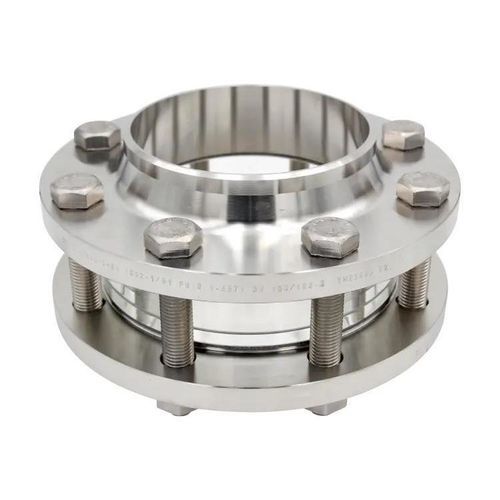

Oblò di osservazione in vetro borosilicato Type 640A

per indicatore di livelloper applicazioni industrialicon flangia

L'occhiello tubolare in vetro Tipo 640A Classe 150 è un vetro di visualizzazione intermedio progettato per il montaggio tra flange secondo ASME B16.5. Il suo design compatto è adatto per retrofit su impianti esistenti e installazioni in spazi ristretti, consentendo pressioni di esercizio fino a 20 barg e temperature fino a 280 °C (vetro borosilicato standard).

Dimensioni nominali (NPS)

• ½″
• ¾″
• 1″
• 1 ¼″
• 1 ½″
• 2″
• 2 ½″
• 3″
• 4″
• 5″
• 6″
• 8″

Classe di pressione

• 150 lbs

Opzioni di temperatura (selezioni standard)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Opzioni

• Schermo protettivo / rivestimento FEP
• Lunghezze su misura

Dimensioni e tabella tecnica (dati selezionati dal disegno)

• Dimensioni nominali coperte: NPS 1/2″ – 20″ (la tabella mostra fino a 20″)
• Diametro interno (Di) [mm]: 16; 21; 27; 35; 41; 53; 63; 78; 102; 128; 154; 203; 255; 305; 336; 386; 437; 487
• Diametro esterno (Da) [mm]: 35; 43; 51; 63; 73; 92; 105; 127; 157; 186; 216; 270; 324; 381; 413; 470; 534; 584
• Peso (borosilicato) [kg] per L = 50 mm: 0.09; 0.13; 0.18; 0.26; 0.34; 0.53; 0.77; 0.95; 1.34; 1.72; 2.16; 2.99; 3.77; 4.91; 5.2; 6.5; 8.5; 9.4
• Peso (acrilico) [kg] per L = 50 mm: 0.04; 0.07; 0.09; 0.13; 0.17; 0.26; 0.33; 0.47; 0.66; 0.84; 1.06; 1.47; 1.85; 2.42; 2.67; 3.33; 4.36; 4.81
• Pressione massima di esercizio (barg) per NPS (estratto tabella): 20; 20; 20; 20; 20; 20; 20; 20; 20; 19; 16; 15; 10; 10; 10; 10; 10; 10
• Pressione massima alternativa per materiale (seconda riga PS): 19; 18; 16; 16; 16; 16; 16; 14; 14; 10; 10; 8; 8; 6; 6; 6; 6; 6
• Note: 1 = Vetro borosilicato (standard), 2 = Vetro acrilico; i pesi sono per L = 50 mm; altri materiali, dimensioni, lunghezze e standard flange disponibili su richiesta

Caratteristiche / specifiche tecniche

• Modello: Tipo 640A
• Produttore: ACI Industriearmaturen GmbH
• Montaggio su flangia: progettato per WN-flange Class 150 lbs RF secondo ASME B16.5
• Pressione massima di esercizio: fino a 20 barg (a seconda della dimensione nominale)
• Materiale vetro standard: vetro borosilicato (adatto fino a 280 °C)
• Materiale alternativo: acrilico (peso inferiore, valori di pressione differenti)
• Temperatura di esercizio (standard): fino a 280 °C (borosilicato)
• Medio previsto: liquidi e gas
• Gamma di NPS: 1/2″ – 20″ (dimensioni e pesi forniti in tabella)
• Opzioni disponibili: schermo/verniciatura FEP; lunghezze e progettazioni speciali
