Oblò di osservazione per applicazioni industriali Type 620

per applicazioni sanitarieper applicazioni igienichein acciaio inossidabile

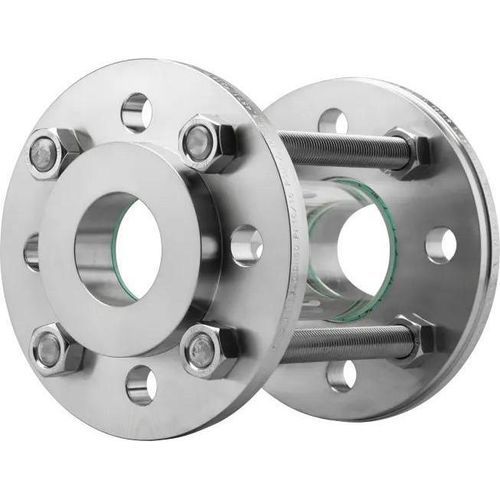

Il vetro di ispezione tubolare Tipo 620 offre una visuale a 360° del fluido di processo tramite un cilindro in vetro borosilicato racchiuso tra due flange. Progettato per applicazioni industriali e igieniche, è disponibile in diversi materiali, pressioni nominali e dimensioni.

Caratteristiche principali

• Visuale a 360° tramite cilindro in vetro borosilicato (vetro borosilicato 3.3 secondo DIN ISO 3585).
• Connessioni a flangia secondo DIN EN 1092-1; flange standard in acciaio inox 1.4571 (316Ti); opzionali P265GH o leghe speciali (Hastelloy®, acciai duplex, altre leghe ad alte prestazioni) su richiesta.
• Progettazione quasi priva di cavità morte grazie alla precisa coordinazione di flangia, guarnizione e vetro — adatta a processi igienicamente esigenti.
• Ampia gamma di materiali di tenuta disponibili (dalle guarnizioni in fibra classiche a PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altri).
• Opzioni di protezione meccanica: copertura antiurto in PETg o piastra forata; lunghezze totali personalizzate disponibili.
• Adatto per fluidi liquidi e gassosi; panoramica: max. 16 bar (a seconda della DN), resistenza termica fino a 300 °C, DN 15 - DN 300, possibile produzione su misura.

Costruzione / componenti principali

• Dadi
• Flangia
• Tiranti filettati / bulloni
• Cilindro in vetro borosilicato
• Guarnizione (selezionabile tra un'ampia gamma di materiali)

Opzioni disponibili e temperature

• Opzioni di pressione nominale: PN 10, PN 16.
• Classificazioni di temperatura (esempi / selezionabili): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C.
• Coperture antiurto e lunghezze totali personalizzate su richiesta.

Dimensioni nominali (DN)

• 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 (costruzione speciale su richiesta), 300 (costruzione speciale su richiesta)

Dimensioni per DN (valori selezionati)

• DN 15 — K: 65 mm; DF: 41 mm; D: 95 mm; PS: 16 bar
• DN 20 — K: 75 mm; DF: 54 mm; D: 105 mm; PS: 16 bar
• DN 25 — K: 85 mm; DF: 64 mm; D: 115 mm; PS: 16 bar
• DN 32 — K: 100 mm; DF: 74 mm; D: 145 mm; PS: 16 bar
• DN 40 — K: 110 mm; DF: 84 mm; D: 150 mm; PS: 16 bar
• DN 50 — K: 125 mm; DF: 98 mm; D: 175 mm; PS: 16 bar
• DN 65 — K: 145 mm; DF: 118 mm; D: 195 mm; PS: 10 bar
• DN 80 — K: 160 mm; DF: 134 mm; D: 200 mm; PS: 10 bar
• DN 100 — K: 180 mm; DF: 154 mm; D: 225 mm; PS: 10 bar
• DN 125 — K: 210 mm; DF: 184 mm; D: 250 mm; PS: 8 bar
• DN 150 — K: 240 mm; DF: 208 mm; D: 295 mm; PS: 7 bar
• DN 200 — K: 295 mm; DF: 264 mm; D: 345 mm; PS: 5 bar
• DN 250 (speciale) — K: 350 mm; DF: 320 mm; D: 400 mm; PS: 4 bar
• DN 300 (speciale) — K: 410 mm; DF: 370 mm; D: 460 mm; PS: 4 bar

Specifiche tecniche

• Modello / tipo: Type 620
• Vetro: vetro borosilicato 3.3 (DIN ISO 3585)
• Materiale flangia standard: acciaio inox 1.4571 (316Ti); alternative: P265GH; leghe speciali su richiesta (Hastelloy®, duplex, …)
• Dimensioni nominali: DN 15 - DN 300 (dimensioni/lotte speciali su richiesta)
• Pressione nominale: PN 10 / PN 16 (max. 16 bar per DN piccoli, vedere tabella dimensioni)
• Massima resistenza alla temperatura: fino a 300 °C (a seconda della configurazione)
• Tenuta: vasta selezione (>50 materiali di tenuta) inclusi PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, materiali fibrosi
• Opzioni: coperture antiurto (PETg o piastra forata), lunghezze totali personalizzate, materiali e esecuzioni in leghe su richiesta
