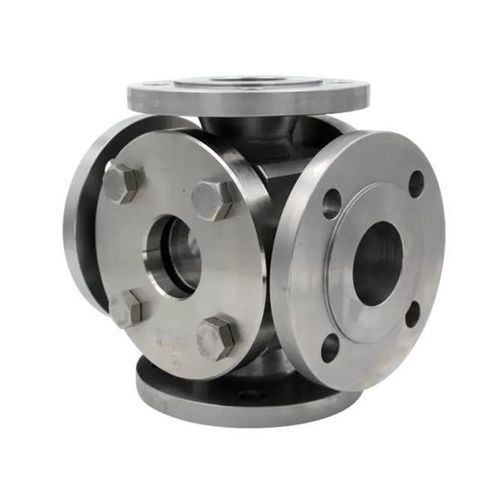

Oblò di osservazione per applicazioni industriali Type 595

di monitoraggioATEXin vetro borosilicato

Il vetro di controllo del flusso tipo 595 è un robusto vetro di flusso saldato a 4 vie con due aperture di osservazione, progettato per un monitoraggio completo del processo e per un montaggio semplice tra flange secondo DIN EN 1092-1.

Informazioni sul prodotto

• Configurazione a 4 vie con due aperture di visualizzazione per osservare il flusso da diverse direzioni e garantire un controllo completo del processo.
• Costruzione saldata per elevata robustezza meccanica; le lunghezze standard secondo DIN EN 558-1 rendono il vetro adatto per il retrofit in impianti esistenti.
• Progettato per pressioni di esercizio fino a 400 barg; sono possibili elevate pressioni anche per diametri nominali maggiori.
• Vetro standard: borosilicato (idoneo fino a 280 °C). Con disco protettivo in mica aggiuntivo o in combinazione con vetri di sicurezza MAXOS® (DIN 7080) sono possibili temperature fino a 300 °C o 320 °C.
• La tenuta è assicurata con guarnizioni piane disponibili in un'ampia gamma di materiali, comprese guarnizioni a base di fibre e materiali più performanti come PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altre guarnizioni di marca.

Dati tecnici

• Diametri nominali DN:
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
• Pressione nominale PN:
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
• Opzioni di temperatura:
  • 80 °C
  • 130 °C
  • 150 °C
  • 175 °C
  • 180 °C
  • 200 °C
  • 280 °C
  • 300 °C
  • 320 °C
• Opzioni:
  • Spazzola SGW con lamina pulente in PTFE o silicone
  • Luce LED per aree Ex e non-Ex
  • Rivestimento FEP o Halar®
  • Dischi di protezione in mica
  • Doppio vetro tipo 595D
  • Costruzioni speciali / progetti su misura
• Note su disegni / dimensioni:
  • Lunghezza totale (BL) eseguita secondo DIN EN 558-1 FTF 2 ove costruttivamente possibile.
  • Connessioni a flangia secondo DIN EN 1092-1.
  • Campo visivo libero (D1) per DN:
    • DN 50: D1 = 100
    • DN 65: D1 = 150
    • DN 80: D1 = 175
    • DN 100: D1 = 175
    • DN 125: D1 = 175
    • DN 150: D1 = 175
    • DN 200: D1 = 240

Caratteristiche / specifiche tecniche

• Pressione massima di esercizio: fino a 400 barg.
• Fluidi previsti: adatto per fluidi liquidi e gassosi.
• Diametri nominali disponibili: DN 50–200.
• Materiale vetro standard: borosilicato; protezione per temperature più elevate con mica o vetro di sicurezza MAXOS® secondo DIN 7080.
• Lunghezza faccia a faccia: standard secondo DIN EN 558-1 (FTF 2) ove applicabile.
• Connessioni a flangia: conformi a DIN EN 1092-1.
• Oltre 50 opzioni di materiali di tenuta disponibili; possibili soluzioni di tenuta personalizzate.
• Accessori disponibili (es. tergivetro per vetro, luci LED, schermi protettivi FEP, dischi tondi in mica).
• Produzione su misura e costruzioni speciali disponibili su richiesta.
• Marca: ACI Industriearmaturen GmbH
• Modello: tipo 595
