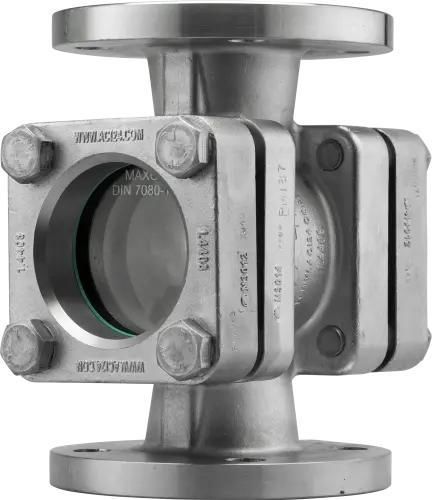

Oblò di osservazione per applicazioni industriali Type 550V

di monitoraggioper vuotoATEX

Questo oblò d'ispezione omologato per vuoto (Tipo 550V) è progettato per il monitoraggio visivo dei processi in mezzi liquidi e gassosi ed è fornito con connessioni a flangia secondo DIN EN 1092-1 PN 10/16.

Punti salienti del prodotto

• Materiale della guarnizione di alta qualità: novaflon® 500 (PTFE espanso multidirezionale 100% puro) che offre eccellente resistenza chimica, stabilità meccanica e proprietà di tenuta superiori.
• Sistema di tenuta con campo di temperatura da -60 °C a +200 °C e conforme a TA-Luft.
• Idoneità per applicazioni in vuoto fino a 2 mbar assoluti (verificato da un laboratorio di prova esterno indipendente).
• Connessioni a flangia standard: DIN EN 1092-1 PN 10/16; costruito secondo DIN 11869 (precedente DIN 3237).

Diametri nominali

• DN disponibili: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Pressione nominale

• Opzioni PN: PN 10, PN 16

Classificazioni di temperatura

• Opzioni / limiti disponibili: -60 °C fino a +200 °C (valori selezionabili mostrati nella pagina prodotto: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C)

Opzioni (integrabili in fabbrica)

• Luci LED (disponibili anche con omologazione ATEX per aree a rischio di esplosione su richiesta)
• Versione priva di oli e grassi
• Versione priva di silicone inclusa prova cratere

Esecuzione / geometria della flangia

• DN 15 – 50: flange rettangolari
• DN 65 – 200: flange rotonde

Dimensioni (valori selezionati secondo DIN 11869)

• DN 15 — D (PN16): 95, BL: 130, D1: 32
• DN 20 — D (PN16): 105, BL: 150, D1: 32
• DN 25 — D (PN16): 115, BL: 160, D1: 48
• DN 32 — D (PN16): 140, BL: 180, D1: 48
• DN 40 — D (PN16): 150, BL: 200, D1: 65
• DN 50 — D (PN16): 165, BL: 230, D1: 80
• DN 65 — D (PN16): 185, BL: 290, D1: 80
• DN 80 — D (PN16): 200, BL: 310, D1: 100
• DN 100 — D (PN16): 220, BL: 350, D1: 125
• DN 125 — D (PN16): 250, BL: 400, D1: 150
• DN 150 — D (PN16): 285, BL: 480, D1: 175
• DN 200 — D (PN16): 340, BL: 600, D1: 175

Materiali e varianti

• Prodotto standard: costruzione in acciaio inossidabile (materiali standard dettagliati nella scheda prodotto).
• Altri materiali / leghe disponibili su richiesta (esempi: 1.0619 acciaio fuso, Alloy C22) secondo specifica cliente.

Applicazioni / Panoramica rapida

• Campo di pressione di esercizio: -0,998 a 16 barg
• Gamma di temperatura: -60 °C a 200 °C
• Per mezzi liquidi e gassosi
• Diametri nominali: DN 15 – 200
• Accessori disponibili; pre-verificato TÜV

Caratteristiche / specifiche tecniche

• Modello / tipo: Tipo 550V
• Materiale di tenuta: novaflon® 500 (PTFE espanso 100% puro)
• Idoneità al vuoto: provata fino a 2 mbar assoluti
• Pressioni nominali: PN 10 e PN 16
• Gamma di temperatura: -60 °C a +200 °C (temperature operative selezionabili)
• Standard flangia: DIN EN 1092-1 PN 10/16; costruito secondo DIN 11869 (ex DIN 3237)
• Taglie DN disponibili: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
• Esecuzione: DN 15–50 flange rettangolari; DN 65–200 flange rotonde
• Opzioni: illuminazione LED (ATEX su richiesta), versione senza olio/grasso, versione senza silicone (test cratere)
• Materiali: acciaio inox standard; altre leghe (es. 1.0619, Alloy C22) su richiesta
• Documentazione: scheda tecnica, disegno e brochure informative disponibili (vedere documenti prodotto)
