Oblò di osservazione per prodotti chimici Type 620A

in acciaio inossidabileper applicazioni igienichedi monitoraggio

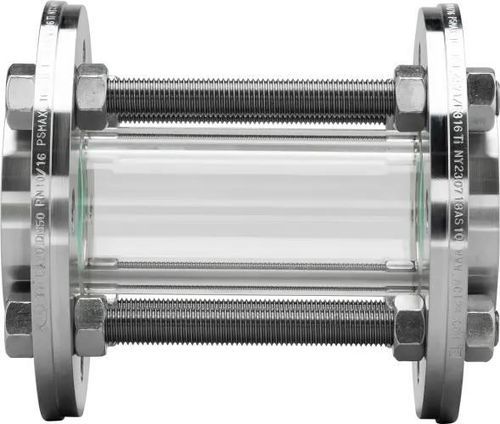

Il vetro di controllo tubolare tipo 620A fornisce una visione completa a 360° del fluido di processo tramite un cilindro in vetro borosilicato ed è progettato per connessioni a flangia secondo ASME B16.5.

Panoramica

• Ispezione visiva completa a 360° mediante tubo in vetro borosilicato.
• Flange alle due estremità; flange standard in acciaio inossidabile, altri materiali su richiesta.
• Adatto a mezzi liquidi e gassosi; progettazione quasi priva di zone morte per processi igienici.

Materiali e tenuta

• Vetro: vetro borosilicato 3.3 (DIN ISO 3585) per elevata resistenza termica e chimica e ottima qualità ottica.
• Materiale standard delle flange: acciaio inossidabile 1.4571 (316Ti); leghe speciali (Hastelloy®, acciai duplex, altre leghe ad alte prestazioni) disponibili su richiesta.
• Guarnizioni: ampia scelta (>50) di materiali per guarnizioni piane, p.es. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e materiali in fibra classici.

Norme e certificazioni

• Progettazione, calcolo della resistenza e fabbricazione conformi a AD 2000 e PED 2014/68/EU.
• Connessione a flangia compatibile con flange accoppiate ASME B16.5 RF 150 lbs.
• Qualità certificata (riferimenti TÜV / ISO disponibili nella scheda prodotto).

Opzioni

• Lunghezze speciali.
• Camicia di protezione antiurto in PETg.
• Camicia di protezione antiurto in lamiera forata.

Componenti principali

• Dadi
• Flangia
• Tirante filettato
• Cilindro in vetro borosilicato
• Guarnizione

Dimensioni (NPS selezionati con valori chiave)

• NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
• NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
• NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
• NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
• NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
• NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
• NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
• NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
• NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg

Caratteristiche / specifiche tecniche

• Denominazione: 620A
• Classe di pressione: Class 150 lbs (flangia)
• Pressione massima di esercizio (dipende dal NPS): fino a 16 barg per le taglie più piccole (vedere le dimensioni per NPS)
• Resistenza alla temperatura: resistente fino a 300 °C (opzioni nei dati tecnici)
• Dimensioni nominali: NPS 1/2" – 8"
• Connessione flangia standard: ASME B16.5 RF 150 lbs
• Materiale standard flangia: acciaio inossidabile 1.4571 (316Ti); leghe speciali su richiesta (Hastelloy®, duplex, ecc.)
• Vetro: Vetro borosilicato 3.3 (DIN ISO 3585)
• Tenuta: ampia selezione di materiali per guarnizioni piane (>50), incl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Progettazione/fabbricazione: conforme a AD 2000 e PED 2014/68/EU
• Applicazioni: per mezzi liquidi e gassosi; progettazione igienica a basso spazio morto
• Personalizzazioni e accessori disponibili (coperture antiurto, lunghezze speciali, ecc.)
