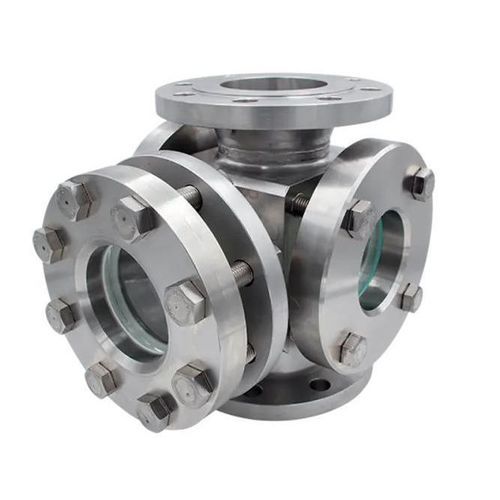

Oblò di osservazione per applicazioni industriali Type 591

di monitoraggioin vetro borosilicatocon flangia

Il vetro di controllo del flusso Type 591 è un vetro di ispezione saldato con tre finestre di visualizzazione, progettato per l'installazione tra flange secondo DIN EN 1092-1. È adatto per fluidi liquidi e gassosi e per pressioni di esercizio elevate fino a 400 barg. La terza finestra permette l'illuminazione del fluido e l'integrazione di sistemi di misura o telecamere per un'osservazione di processo migliorata.

Dimensioni nominali (DN)

• 50
• 65
• 80
• 100
• 125
• 150
• 200

Pressione nominale (PN)

• 16
• 40
• 63
• 100
• 160
• 250
• 320
• 400

Opzioni di temperatura

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Opzioni / Accessori

• Raschietto SGW con lama in PTFE o silicone
• Luce LED per aree Ex e non-Ex
• Rivestimento FEP o Halar®
• Dischi di protezione in mica
• Doppio vetro (Type 591D)
• Costruzioni speciali / produzione su misura

Dimensioni / disegno (sintesi)

• Lunghezza totale (BL): DIN EN 558-1 FTF 2 (standard, se costruttivamente possibile)
• Lunghezza di montaggio (AL): secondo conferma d'ordine / disegno cliente
• Dimensioni della flangia: DIN EN 1092-1
• Visione libera (D1) per DN (riferimento PN 16):
  • DN 50: D1 = 100
  • DN 65: D1 = 150
  • DN 80: D1 = 175
  • DN 100: D1 = 175
  • DN 125: D1 = 175
  • DN 150: D1 = 175
  • DN 200: D1 = 240
• Visione libera (D2) per DN (riferimento PN 16):
  • DN 50: D2 = 55
  • DN 65: D2 = 70
  • DN 80: D2 = 83
  • DN 100: D2 = 107
  • DN 125: D2 = 132
  • DN 150: D2 = 159
  • DN 200: D2 = 207
• Nota: Le dimensioni corrispondono al livello di pressione nominale PN 16; altri livelli di pressione possono differire.

Caratteristiche / specifiche tecniche

• Marca: ACI Industriearmaturen GmbH
• Denominazione commerciale: Type 591
• Pressione di esercizio: fino a 400 barg (diversi livelli PN disponibili)
• Fluidi idonei: fluidi liquidi e gassosi
• Dimensioni nominali: DN 50 – DN 200
• Classi di pressione nominale: PN 16, 40, 63, 100, 160, 250, 320, 400
• Vetro standard: vetro borosilicato (standard fino a 280 °C)
• Capacità ad alta temperatura: con disco di protezione in mica fino a 300 °C o fino a 320 °C in combinazione con vetri di sicurezza MAXOS® (DIN 7080)
• Connessione: connessioni a flangia secondo DIN EN 1092-1; lunghezze standard secondo DIN EN 558-1 (FTF 2)
• Tenuta: guarnizioni piane in un'ampia gamma di materiali (inclusi PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e molte marche) — oltre 50 materiali di guarnizione disponibili
• Opzioni disponibili: raschietto, luci LED, rivestimenti FEP/Halar®, dischi di protezione in mica, doppio vetro (591D), costruzioni speciali
• Applicazioni: retrofit in impianti esistenti grazie alle lunghezze standard; produzione su misura possibile
