Oblò di osservazione per tubi Type 671

per applicazioni industrialidi monitoraggioin vetro borosilicato

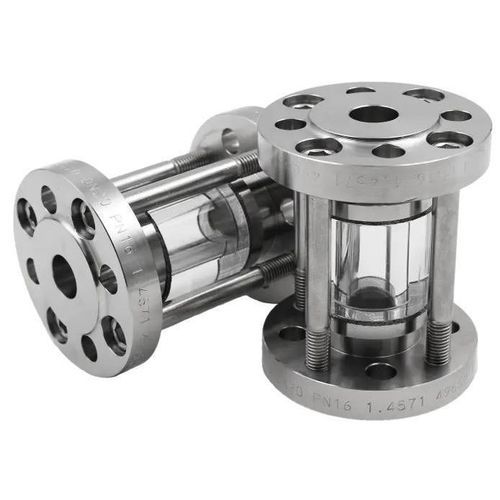

Il vetro di visualizzazione tubolare Tipo 671 è un vetro di controllo tubolare a anello di vetro, destinato all'installazione tra flange (DIN EN 1092-1) e offre visibilità a 360° per il monitoraggio dei processi. È idoneo per fluidi liquidi e gassosi ed è disponibile in una vasta gamma di diametri nominali e classi di pressione/temperatura.

Caratteristiche principali

• Progetto: vetro tubolare a anello di vetro, montaggio tra flange per flange secondo DIN EN 1092-1.
• Visibilità: accesso visivo a 360° per il monitoraggio di flusso e fasi.
• Fluidi: adatto a fluidi liquidi e gassosi.
• Vetro standard: borosilicato temprato; versione standard utilizzabile fino a 280 °C.
• Capacità di pressione: progettato per pressioni di esercizio fino a 40 barg (a seconda del DN); DN maggiori raggiungono fino a 20–25 barg come indicato per ogni taglia.
• Installazione: design compatto tra flange, ideale per retrofit e spazi ridotti.
• Tenuta: guarnizioni piane selezionabili da ampia gamma di materiali (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altri marchi).
• Personalizzazione: possibilità di realizzazioni su misura; oltre 50 materiali per guarnizioni disponibili.

Dimensioni nominali disponibili (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

Pressione nominale (PN)

• PN 25
• PN 40

Classi di temperatura (vetro borosilicato standard)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Dimensioni e dati tecnici tipici per DN

• DN 10: Di 13 mm · DF 40 mm · L 134 mm · Peso 1 kg · PS³ 40 barg
• DN 15: Di 18 mm · DF 45 mm · L 134 mm · Peso 3 kg · PS³ 40 barg
• DN 20: Di 23 mm · DF 58 mm · L 134 mm · Peso 3,5 kg · PS³ 40 barg
• DN 25: Di 29 mm · DF 68 mm · L 134 mm · Peso 4 kg · PS³ 40 barg
• DN 32: Di 38 mm · DF 78 mm · L 144 mm · Peso 6 kg · PS³ 40 barg
• DN 40: Di 44 mm · DF 88 mm · L 144 mm · Peso 7 kg · PS³ 40 barg
• DN 50: Di 55 mm · DF 102 mm · L 146 mm · Peso 9 kg · PS³ 40 barg
• DN 65: Di 71 mm · DF 122 mm · L 148 mm · Peso 11 kg · PS³ 25 barg
• DN 80: Di 83 mm · DF 138 mm · L 148 mm · Peso 13 kg · PS³ 25 barg
• DN 100: Di 108 mm · DF 162 mm · L 148 mm · Peso 15 kg · PS³ 25 barg
• DN 125: Di 132 mm · DF 188 mm · L 158 mm · Peso 19 kg · PS³ 20 barg
• DN 150: Di 160 mm · DF 218 mm · L 174 mm · Peso 24 kg · PS³ 20 barg

Materiali e opzioni di tenuta

• Vetro standard: vetro borosilicato temprato.
• Tenute: guarnizioni piane disponibili in numerosi materiali (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altri).

Specifiche tecniche e certificazioni

• Tipo di prodotto: vetro tubolare a anello di vetro, Tipo 671.
• Installazione: design tra flange per flange DIN EN 1092-1.
• Taglie nominali: DN 10–150.
• Pressione nominale: PN 25 e PN 40 (la capacità varia in funzione del DN; vedere la tabella delle dimensioni per i valori PS³ per DN).
• Pressione massima standard: fino a 40 barg per i DN più piccoli; DN maggiori fino a 20–25 barg secondo la taglia.
• Intervallo di temperatura (borosilicato standard): fino a 280 °C.
• Fluidi: liquidi e gas.
• Personalizzazione: progetti su misura disponibili; >50 materiali di tenuta possibili.
• Certificazioni / approvazioni qualità: TÜV ISO 9001; TÜV SÜD (2014/68/EU Allegato III).
