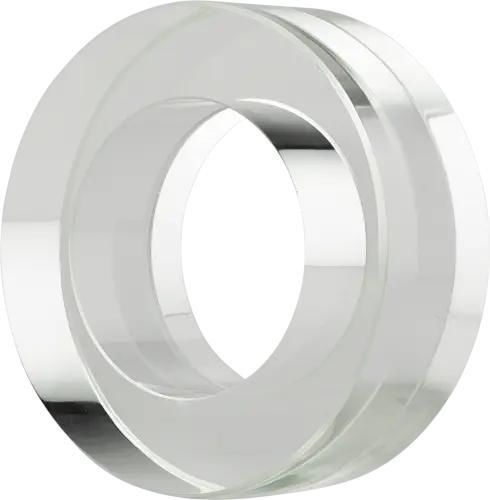

Oblò di osservazione per applicazioni industriali Type 641

di monitoraggioin vetro borosilicatocon flangia

Il vetro di ispezione tubolare intermedio tipo 641 è un vetro di controllo del flusso tubolare compatto per il monitoraggio visivo dei processi, progettato per l'installazione salvaspazio tra flange secondo DIN EN 1092-1. È idoneo per fluidi liquidi e gassosi e consente il retrofit in impianti esistenti anche con spazio di installazione limitato.

Caratteristiche principali

• Versione interflangia per montaggio tra flange WN (DIN EN 1092-1)
• Costruzione tubolare ad anello in vetro compatta, adatta al retrofit
• Adatto a fluidi liquidi e gassosi

Materiali e resistenza termica

• Standard: vetro borosilicato (resistente al calore fino a 280 °C)
• Vetro acrilico disponibile come alternativa (vedere tabella dimensioni/pressioni per limiti)

Opzioni

• Rivestimento FEP o Halar®
• Lunghezze su misura

Dati tecnici / Specifiche

• Modello: Vetro tubolare ad anello tipo 641
• Marca: ACI Industriearmaturen
• Flangia standard: flangia WN tipo 11 secondo DIN EN 1092-1
• Diametri nominali (DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125
• Pressione nominale (PN): 25, 40
• Temperatura (vetro borosilicato standard): fino a 280 °C; altre classi disponibili: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C
• Opzioni: rivestimento FEP o Halar®; lunghezze su misura
• Dimensioni e dati correlati (per L = 50 mm) per DN:
  • DN 10 — Di 14 mm; Da 40 mm; Peso (borosilicato) 0,13 kg; Peso (acrilico) 0,07 kg; PS (max) 40 barg / 25 barg
  • DN 15 — Di 18 mm; Da 45 mm; Peso 0,16 kg / 0,08 kg; PS 40 / 25
  • DN 20 — Di 22 mm; Da 58 mm; Peso 0,27 kg / 0,13 kg; PS 40 / 25
  • DN 25 — Di 29 mm; Da 68 mm; Peso 0,36 kg / 0,18 kg; PS 40 / 25
  • DN 32 — Di 38 mm; Da 79 mm; Peso 0,46 kg / 0,22 kg; PS 40 / 20
  • DN 40 — Di 44 mm; Da 88 mm; Peso 0,56 kg / 0,27 kg; PS 40 / 20
  • DN 50 — Di 55 mm; Da 102 mm; Peso 0,71 kg / 0,34 kg; PS 40 / —
  • DN 65 — Di 71 mm; Da 122 mm; Peso 0,94 kg / 0,46 kg; PS 25 / —
  • DN 80 — Di 83 mm; Da 138 mm; Peso 1,16 kg / 0,56 kg; PS 25 / —
  • DN 100 — Di 108 mm; Da 158 mm; Peso 1,27 kg / 0,62 kg; PS 25 / —
  • DN 125 — Di 132 mm; Da 188 mm; Peso 1,71 kg / 0,83 kg; PS 20 / —
• Note: pesi in kg per L = 50 mm; PS = pressione massima di esercizio in barg; altri materiali, dimensioni, lunghezze e standard di flangia su richiesta
