Oblò di osservazione per applicazioni industriali Type 640

di monitoraggioin vetro borosilicatocon flangia

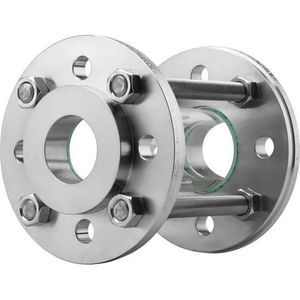

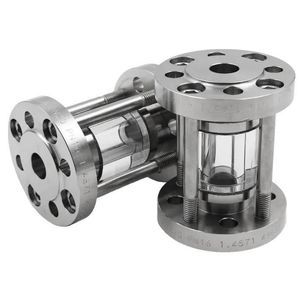

Il vetro di ispezione tubolare intermedio Tipo 640 è una soluzione compatta in linea per il monitoraggio visivo dei fluidi nelle tubazioni, progettata per l'installazione tra flange a V (flangia a V tipo 11) secondo DIN EN 1092-1. È adatto a fluidi liquidi e gassosi e può essere configurato per una gamma di diametri nominali, pressioni e temperature.

Progettazione e applicazioni

• Vetro di ispezione intermedio (in linea) destinato all'installazione tra flange a V (flangia a V tipo 11) secondo DIN EN 1092-1.
• Soluzione compatta che consente un'integrazione salvaspazio nei sistemi esistenti.
• Applicabile a fluidi liquidi e gassosi.

Materiali & Temperatura / Pressione

• Materiale standard: vetro borosilicato temprato — elevata resistenza agli stress termici e chimici; temperatura massima d'esercizio standard fino a 280 °C.
• Materiale alternativo: vetro acrilico (indicato nella tabella per alcune proprietà).
• Pressione di esercizio standard: fino a 16 barg (a seconda del diametro nominale; pressioni superiori a 16 barg possibili per diametri maggiori in configurazioni specifiche).

Dimensioni nominali disponibili (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500

Opzioni di temperatura

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C

Opzioni

• Rivestimento FEP o Halar®.
• Lunghezze totali personalizzate disponibili su richiesta.

Dimensioni e dati (estratto dalla tabella del disegno; pesi indicati per L = 50 mm)

• Intestazione tabella: DN — Di [mm] — Da [mm] — Peso² [kg] — Peso³ [kg] — PS² [barg] — PS³ [barg]
• DN 10: Di 14 mm — Da 40 mm — Peso² 0.13 kg — Peso³ 0.07 kg — PS² 16 barg — PS³ 16 barg
• DN 15: Di 18 mm — Da 45 mm — Peso² 0.16 kg — Peso³ 0.08 kg — PS² 16 barg — PS³ 16 barg
• DN 20: Di 22 mm — Da 58 mm — Peso² 0.27 kg — Peso³ 0.13 kg — PS² 16 barg — PS³ 16 barg
• DN 25: Di 29 mm — Da 68 mm — Peso² 0.36 kg — Peso³ 0.18 kg — PS² 16 barg — PS³ 16 barg
• DN 32: Di 38 mm — Da 79 mm — Peso² 0.46 kg — Peso³ 0.22 kg — PS² 16 barg — PS³ 16 barg
• DN 40: Di 44 mm — Da 88 mm — Peso² 0.56 kg — Peso³ 0.27 kg — PS² 16 barg — PS³ 16 barg
• DN 50: Di 55 mm — Da 102 mm — Peso² 0.71 kg — Peso³ 0.34 kg — PS² 16 barg — PS³ 16 barg
• DN 65: Di 71 mm — Da 122 mm — Peso² 0.94 kg — Peso³ 0.46 kg — PS² 16 barg — PS³ 16 barg
• DN 80: Di 83 mm — Da 138 mm — Peso² 1.16 kg — Peso³ 0.58 kg — PS² 16 barg — PS³ 16 barg
• DN 100: Di 108 mm — Da 158 mm — Peso² 1.27 kg — Peso³ 0.62 kg — PS² 16 barg — PS³ 10 barg
• DN 125: Di 132 mm — Da 188 mm — Peso² 1.71 kg — Peso³ 0.83 kg — PS² 16 barg — PS³ 10 barg
• DN 150: Di 160 mm — Da 212 mm — Peso² 1.85 kg — Peso³ 0.90 kg — PS² 16 barg — PS³ 10 barg
• DN 200: Di 208 mm — Da 268 mm — Peso² 2.73 kg — Peso³ 1.32 kg — PS² 16 barg — PS³ 8 barg
• DN 250: Di 260 mm — Da 320 mm — Peso² 3.28 kg — Peso³ 1.61 kg — PS² 10 barg — PS³ 8 barg
• DN 300: Di 310 mm — Da 378 mm — Peso² 4.41 kg — Peso³ 2.17 kg — PS² 10 barg — PS³ 8 barg
• DN 350: Di 341 mm — Da 430 mm — Peso² 6.20 kg — Peso³ 3.18 kg — PS² 10 barg — PS³ 6 barg
• DN 400: Di 392 mm — Da 482 mm — Peso² 7.10 kg — Peso³ 3.64 kg — PS² 10 barg — PS³ 6 barg
• DN 450: Di 443 mm — Da 532 mm — Peso² 7.80 kg — Peso³ 4.02 kg — PS² 10 barg — PS³ 6 barg
• DN 500: Di 494 mm — Da 585 mm — Peso² 8.90 kg — Peso³ 4.55 kg — PS² 10 barg — PS³ 6 barg
• Note: ² = vetro borosilicato; ³ = vetro acrilico; pesi in [kg] per L = 50 mm; ⁵ = pressione massima di esercizio in [barg]. Altri materiali, dimensioni, lunghezze e standard flange su richiesta.

Caratteristiche / Specifiche

• Modello / serie: Tipo 640 (vetro di ispezione tubolare intermedio).
• Standard flangia: flangia a V tipo 11 secondo DIN EN 1092-1 (configurazione a flangia intermedia).
• Diametri nominali: DN 10 – DN 500 (taglie specifiche elencate sopra).
• Pressione massima standard di esercizio: fino a 16 barg (a seconda del DN; vedere i valori PS per taglia), le varianti in vetro acrilico presentano valori PS differenti come da tabella.
• Temperatura massima standard (vetro borosilicato): fino a 280 °C.
• Materiale standard: vetro borosilicato temprato; vetro acrilico disponibile per determinate configurazioni.
• Opzioni disponibili: rivestimento FEP o Halar®; lunghezze totali personalizzate e produzione su richiesta.
• Progettato per il monitoraggio visivo di fluidi liquidi e gassosi.
