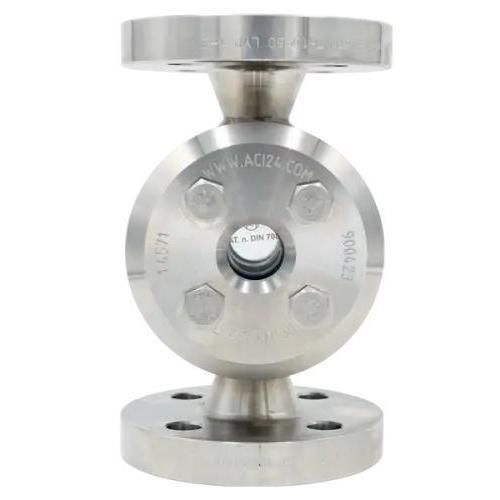

Oblò di osservazione per applicazioni industriali Type 520A

di monitoraggioper l'industria farmaceuticaper prodotti chimici

La finestra di ispezione per flusso Tipo 520A è un dispositivo a flangia intermedia progettato per applicazioni industriali ad alta pressione, che offre ispezione visiva su due lati del fluido di processo. Progettata per funzionare a pressioni e temperature elevate, è disponibile in acciaio inossidabile standard o in leghe speciali per ambienti aggressivi o sollecitazioni termiche.

Materiali & costruzione

• Corpo: leghe in acciaio inossidabile resistenti alla corrosione (standard: 1.4571); leghe a base di nichel o Hastelloy® disponibili su richiesta.
• Due finestre di visione opposte in vetro borosilicato temperato termicamente, conformi a DIN 7080 per osservazione chiara da entrambi i lati.

Norme, progettazione & connessioni

• Progettazione a flangia intermedia compatibile con flange secondo ASME B16.5; flange di collegamento conformi a DIN EN 1759-1.
• Progettazione, calcolo di resistenza e costruzione secondo PED 2014/68/EU e AD 2000; possibili progettazioni personalizzate.

Dimensioni & note sul disegno

• La lunghezza fronte a fronte segue DIN EN 558-1 FTF 2 ove costruttivamente possibile; dimensioni specifiche secondo conferma d'ordine o disegno cliente.
• Visuale libera (D1) dipende dalla classe di pressione e dalle dimensioni.
• Forniti disegni di sezione e dimensioni; esecuzione conforme alle normative applicabili ove possibile.

Applicazioni & idoneità

• Progettata per processi ad alta pressione nei settori chimico, farmaceutico, alimentare, energetico e altri settori industriali.
• Adatta per fluidi liquidi e gassosi; opzioni disponibili per fluidi aggressivi o ad alta temperatura.

Specifiche tecniche / riepilogo

• Modello: Tipo 520A
• Materiali: acciaio inossidabile standard (1.4571); leghe a base di nichel o Hastelloy® opzionali
• Finestre di visione: vetro borosilicato temperato termicamente (DIN 7080)
• Standard flange: DIN EN 1759-1 (compatibile ASME B16.5)
• Dimensioni nominali (NPS): 1" – 8"
• Classi di pressione: Class 300, 400, 600, 900, 1500 lbs (fino a Class 1500; pressione di esercizio possibile fino a circa 250 barg a seconda di dimensione e classe)
• Resistenza alla temperatura: fino a 300 °C (a seconda della scelta di vetro e materiali)
• Opzioni: doppi vetri; progetti speciali e materiali su richiesta
• Norme & conformità: PED 2014/68/EU, AD 2000
• Visibilità: osservazione su entrambi i lati per controllo di processo e illuminazione mirata
