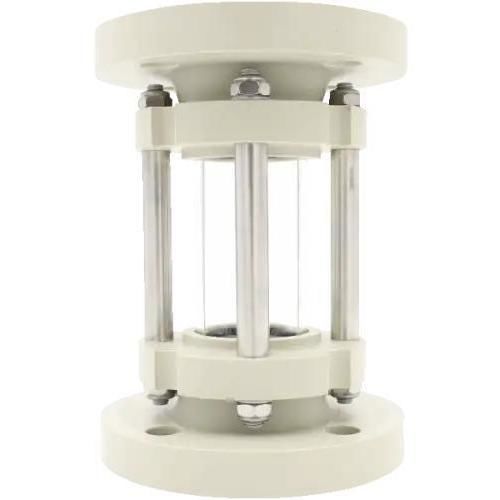

Oblò di osservazione per applicazioni industriali Type 620K

di monitoraggioin vetro borosilicatocon flangia

Visore tubolare in plastica per il controllo visivo del flusso nelle tubazioni quando i materiali metallici non sono idonei. Fornito completamente assemblato per funzionamento senza manutenzione. Opzioni di materiali per le flange in plastica e guarnizioni elastomeriche che impediscono il contatto tra il fluido di processo e parti in acciaio.

Informazioni sul prodotto

• Costruzione: flange massicce in plastica (PP, PVC o PVDF) avvolgono un tubo in vetro borosilicato sigillato con O-ring in NBR o Viton®; progettazione che evita il contatto tra il fluido e le parti metalliche
• Connessioni a flangia: compatibili con DIN EN 1092-1 (adattabili ad altri standard su richiesta)
• Consegna: completamente assemblato in fabbrica; componenti soggetti a usura sostituibili per ridurre i tempi di fermo

Opzioni principali

• Pressione nominale: PN 10
• Pressione massima di esercizio: fino a 10 barg
• Intervallo di temperatura: resistente al calore fino a 100 °C
• Fluidi: adatto a fluidi liquidi e gassosi
• Dimensioni nominali disponibili (DN): 25, 32, 40, 50, 65, 80, 100, 150

Dimensioni (sezione / dati flangia)

• DN 25: D = 115 mm, d = 32 mm, L = 160 mm, L1 = 46 mm, LK = 85 mm, n x d2 = 4 x ø14
• DN 32: D = 140 mm, d = 40 mm, L = 180 mm, L1 = 58 mm, LK = 100 mm, n x d2 = 4 x ø18
• DN 40: D = 150 mm, d = 50 mm, L = 200 mm, L1 = 70 mm, LK = 110 mm, n x d2 = 4 x ø18
• DN 50: D = 165 mm, d = 63 mm, L = 230 mm, L1 = 92 mm, LK = 125 mm, n x d2 = 4 x ø18
• DN 65: D = 185 mm, d = 75 mm, L = 290 mm, L1 = 116 mm, LK = 145 mm, n x d2 = 4 x ø18
• DN 80: D = 200 mm, d = 90 mm, L = 310 mm, L1 = 126 mm, LK = 160 mm, n x d2 = 8 x ø18
• DN 100: D = 220 mm, d = 110 mm, L = 350 mm, L1 = 160 mm, LK = 180 mm, n x d2 = 8 x ø18
• DN 150: D = 285 mm, d = 160 mm, L = 480 mm, L1 = 240 mm, LK = 240 mm, n x d2 = 8 x ø22

Specifiche tecniche

• Modello / tipo: 620K
• Materiali: flange in PP, PVC o PVDF; tubo in vetro borosilicato
• Tenuta: O-ring in NBR o Viton®
• Standard flangia: DIN EN 1092-1 (adattabile)
• Pressione nominale: PN 10 (pressione di esercizio max fino a 10 barg)
• Resistenza alla temperatura: fino a 100 °C
• Fluidi compatibili: liquidi e gas
• Dimensioni nominali: DN 25–150
• Stato di fornitura: completamente assemblato
