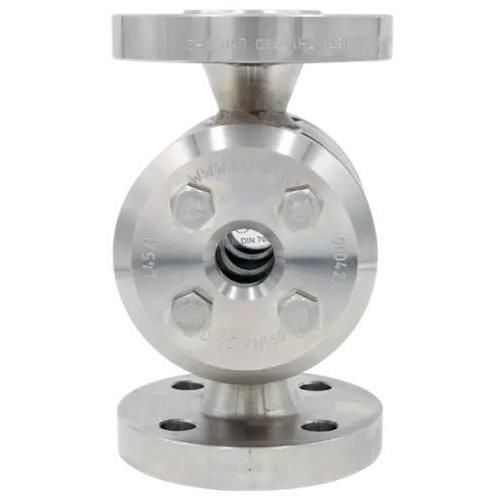

Oblò di osservazione con flangia Type 520

con rivestimento in vetro temperatoper prodotti chimiciin vetro borosilicato

La spia di alta pressione Tipo 520 è una spia di flusso per impieghi gravosi, progettata per applicazioni industriali ad alta pressione, che offre una robusta struttura resistente alla corrosione e una visibilità su due lati per un'osservazione sicura del processo in tempo reale. Caratteristiche principali

• Progettato per l'uso industriale ad alta pressione con particolare attenzione alla massima sicurezza operativa e alla durata a lungo termine.
• Corpo robusto in leghe di acciaio inox resistenti alla corrosione (standard: 1.4571); su richiesta disponibile in leghe a base di nichel o Hastelloy® per ambienti altamente aggressivi o sottoposti a stress termico.
• Due finestrelle visive contrapposte in vetro borosilicato precompresso termicamente, prodotte secondo la norma DIN 7080, per un'osservazione chiara e sicura da due lati e per un'illuminazione mirata del fluido.
• Collegamento a flangia: design intermedio per flange secondo DIN EN 1092-1 forma B2, che consente un'integrazione standardizzata nei sistemi di tubazioni.
• Capacità di pressione: disponibile per un'ampia gamma di pressioni nominali fino a PN 400.
• Applicazioni tipiche: industrie chimiche, farmaceutiche, alimentari ed energetiche in cui sono presenti fluidi ad alta pressione, ad alta temperatura o aggressivi.

Dimensioni nominali (DN)

• 25
• 40
• 50
• 65
• 80
• 100
• 125
• 150
• 200

Pressione nominale (PN)

• 63
• 100
• 160
• 250
• 320
• 400

Opzioni di temperatura

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Opzioni

• Doppio vetro

Dimensioni (estratte per PN / DN)

• PN 63 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 185 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 185
  • DN65 - BL 340 / D1 8 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 264 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 324 / AL2 300
  • DN125 - BL 500 / D1 125 / AL1 354 / AL2 350
  • DN150 - BL 550 / D1 160 / AL1 435 / AL2 400
  • DN200 - BL 650 / D1 160 / AL1 505 / AL2 480
• PN 100 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 190 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 274 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 354 / AL2 290
  • DN125 - BL 500 / D1 125 / AL1 397 / AL2 350
• PN 160 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 195 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 241 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 296 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 294 / AL2 250
• PN 250 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 48 / AL1 196 / AL2 150
  • DN40 - BL 290 / D1 48 / AL1 221 / AL2 185
  • DN50 - BL 300 / D1 65 / AL1 255 / AL2 200
  • DN65 - BL 340 / D1 65 / AL1 279 / AL2 230
  • DN80 - BL 380 / D1 80 / AL1 334 / AL2 225
• PN 320 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 20 / AL1 186 / AL2 160
  • DN40 - BL 260 / D1 20 / AL1 201 / AL2 195
  • DN50 - BL 300 / D1 30 / AL1 230 / AL2 210
  • DN65 - BL 340 / D1 30 / AL1 254 / AL2 225
  • DN80 - BL 380 / D1 48 / AL1 289 / AL2 275
• PN 400 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 280 / D1 20 / AL1 210 / AL2 180
  • DN40 - BL 320 / D1 20 / AL1 220 / AL2 220
  • DN50 - BL 370 / D1 30 / AL1 240 / AL2 235

Caratteristiche / specifiche

• Denominazione / modello: Tipo 520
• Materiale del corpo (standard): acciaio inox 1.4571; altre leghe ad alte prestazioni (a base di nichel, Hastelloy®) disponibili su richiesta.
• Vetro: vetro borosilicato precompresso termicamente secondo DIN 7080, due lastre contrapposte per l'osservazione su due lati.
• Flangia standard: DIN EN 1092-1 forma B2 (flangia intermedia).
• Pressione nominale massima: fino a PN 400 (varianti di prodotto disponibili per PN 63, 100, 160, 250, 320, 400).
• Temperature nominali: opzioni di temperatura multiple fino a 300°C (la selezione dipende dalla configurazione).
• Opzioni disponibili: doppi vetri e selezioni di materiali personalizzabili per fluidi aggressivi o ad alta temperatura.
