Oblò di osservazione per applicazioni industriali Type 622

di monitoraggioper applicazioni igienichein acciaio inossidabile

Panoramica

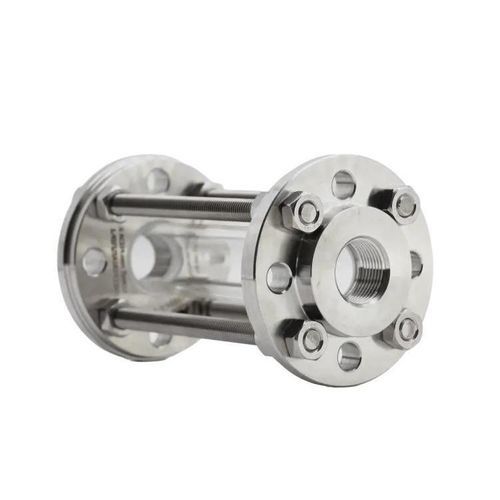

Il vetro tubolare di ispezione ACI Tipo 622 offre una visione completa a 360° del fluido di processo tramite un cilindro in vetro borosilicato montato tra due flange. Progettato per il controllo visivo su tubazioni e apparecchiature, è fornito con filettatura interna conforme a DIN EN ISO 228-1 ed è adatto a fluidi liquidi e gassosi.

Caratteristiche principali

• Visione a 360° tramite cilindro in vetro borosilicato (Borosilicato 3.3, DIN ISO 3585).
• Flange standard in acciaio inox 1.4571 (316Ti); materiali alternativi su richiesta: P265GH, Hastelloy®, acciai duplex e altre leghe.
• Ampia scelta (>50) di materiali per guarnizioni piane: fibra, PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400, ecc., selezionabili in base al fluido, alla temperatura e alla pressione.
• Progettazione quasi senza cavità morte per processi igienicamente esigenti.
• Protezione antiurto opzionale (cappuccio in PETg o lamiera forata) per aree ad alto rischio meccanico.
• Progettato per pressioni di esercizio fino a 16 barg e resistenza termica fino a 300 °C a seconda della configurazione.

Taglie, pressioni nominali e opzioni

• Dimensioni nominali (NPS): 3/8" , 1/2" , 3/4" , 1" , 1 1/2" , 2" .
• Pressione nominale (PN): 16 (pressione di esercizio massima fino a 16 barg).
• Classi di temperatura: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C (a seconda della configurazione).
• Personalizzazioni: lunghezze su misura; protezione antiurto in PETg o lamiera forata; altre norme di flange e materiali su richiesta.

Specifiche tecniche

• Materiale vetro: vetro borosilicato 3.3 (DIN ISO 3585).
• Materiale flange standard: acciaio inox 1.4571 (316Ti); opzionale: P265GH, Hastelloy®, acciai duplex, altre leghe su richiesta.
• Filettatura: filettatura interna secondo DIN EN ISO 228-1.
• Fluidi compatibili: liquidi e gas.
• Pressione massima di esercizio: fino a 16 barg (PN 16, a seconda di dimensione/configurazione).
• Temperatura massima (a seconda di configurazione e guarnizione): fino a 300 °C.
• Tenuta: guarnizioni piane da un'ampia gamma (>50) di materiali (PTFE, NBR, novaphit® MST‑XP, KlingerSil® C4400, guarnizioni in fibra, ecc.).
• Opzioni: lunghezze speciali, protezione antiurto (PETg o lamiera forata), materiali speciali su richiesta.
• Dimensioni e pesi per dimensione nominale:
  • 3/8" — D = 95 mm; Peso = 2,3 kg; PS = 16 barg
  • 1/2" — D = 95 mm; Peso = 2,3 kg; PS = 16 barg
  • 3/4" — D = 105 mm; Peso = 2,9 kg; PS = 16 barg
  • 1" — D = 115 mm; Peso = 3,5 kg; PS = 16 barg
  • 1 1/2" — D = 150 mm; Peso = 6,2 kg; PS = 16 barg
  • 2" — D = 175 mm; Peso = 8,2 kg; PS = 16 barg
• Altre dimensioni, lunghezze e standard flange disponibili su richiesta.
