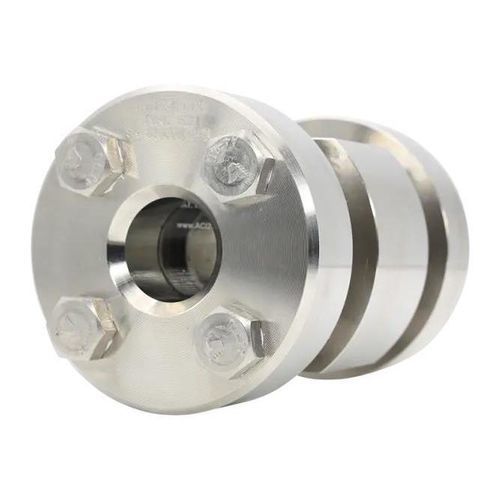

Oblò di osservazione per applicazioni ad alta pressione Type 521
per applicazioni industrialidi monitoraggioper prodotti chimici

Oblò di osservazione per applicazioni ad alta pressione - Type 521 - ACI Industriearmaturen GmbH - per applicazioni industriali / di monitoraggio / per prodotti chimici
Oblò di osservazione per applicazioni ad alta pressione - Type 521 - ACI Industriearmaturen GmbH - per applicazioni industriali / di monitoraggio / per prodotti chimici
Oblò di osservazione per applicazioni ad alta pressione - Type 521 - ACI Industriearmaturen GmbH - per applicazioni industriali / di monitoraggio / per prodotti chimici - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Specificazioni
per applicazioni industriali, di monitoraggio, per prodotti chimici, per applicazioni sanitarie, per l'industria farmaceutica, per applicazioni igieniche, in acciaio inossidabile, in vetro borosilicato, a saldare, per applicazioni ad alta pressione
DN

Max.: 200 mm
(7,9 in)

Min.: 25 mm
(1 in)

Temperatura

Max.: 300 °C
(572 °F)

Min.: 80 °C
(176 °F)

Pressione

Max.: 400 bar
(5.802 psi)

Min.: 63 bar
(914 psi)

Descrizione

Il vetro d'ispezione ad alta pressione Tipo 521 è un vetro di controllo a flusso bidirezionale progettato per applicazioni industriali ad alta pressione, offrendo osservazione affidabile del processo da due lati opposti.

Panoramica e caratteristiche principali
  • Corpo robusto in leghe di acciaio inossidabile resistenti alla corrosione (standard: 1.4571); versioni opzionali in leghe a base di nichel o Hastelloy per ambienti aggressivi o soggetti a elevati carichi termici.
  • Due lastre di vetro opposte in vetro borosilicato termicamente prestressato (DIN 7080) per una visibilità chiara e la possibilità di illuminazione mirata.
  • Finiture di saldatura conformi a DIN EN ISO 1127 per un'integrazione conforme alle norme nei sistemi di tubazioni.
  • Progettato per funzionamento continuo sotto elevate pressioni e temperature; lunghezze e varianti di estremità saldate specifiche per il cliente disponibili se tecnicamente fattibili.
  • Opzioni quali doppia vetratura e personalizzazioni materiali/lunghezze su richiesta.


Ambiti di impiego
  • Industria chimica e petrolchimica
  • Industria farmaceutica e alimentare
  • Energia, servizi e ingegneria di processo
  • Impianti che richiedono monitoraggio visivo sicuro a pressioni e temperature elevate


Caratteristiche / specifiche tecniche
  • Modello: Tipo 521
  • Diametri nominali (DN): 25, 40, 50, 65, 80, 100, 125, 150, 200
  • Pressione nominale (PN): 63, 100, 160, 250, 320, 400
  • Pressione massima di esercizio (panoramica): fino a 400 barg
  • Resistenza termica: fino a 300 °C (a seconda della configurazione)
  • Vetro: vetro borosilicato termicamente pre-tensionato (standard DIN 7080); la visibilità dipende dal livello di pressione
  • Spessore della parete: adeguato al DN della tubazione
  • Lunghezza totale (faccia a faccia): su richiesta o in misure speciali
  • Fluidi: adatto per mezzi liquidi e gassosi
  • Connessioni saldate: conformi a DIN EN ISO 1127
  • Opzioni: doppia vetratura, materiali speciali, lunghezze e estremità su misura
  • Note: la visibilità (D1) dipende dalla pressione; misure speciali e altre normative su richiesta
