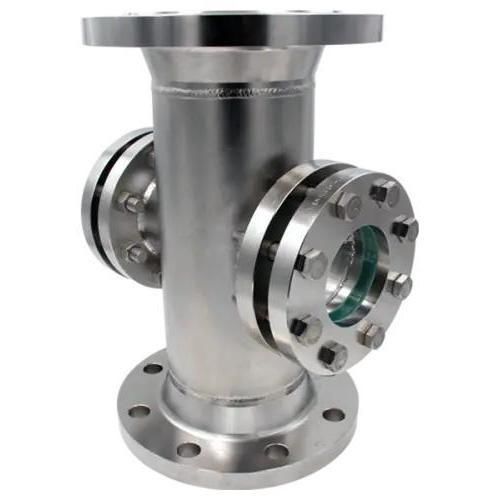

Oblò di osservazione di monitoraggio Type 530

ATEXper atmosfera esplosivain vetro borosilicato

La spia di flusso Tipo 530 è una robusta spia di flusso saldata, progettata per l'installazione tra flange (DIN EN 1092-1) e per pressioni di esercizio fino a 63 barg. È adatta per fluidi liquidi e gassosi, è disponibile in un'ampia gamma di dimensioni nominali e temperature e può essere fornita con molte opzioni e design personalizzati. Informazioni sul prodotto

• Costruzione saldata, progettata per pressioni di esercizio fino a 63 barg e adatta alla successiva installazione in sistemi esistenti grazie alle lunghezze standard secondo DIN EN 558-1.
• Collegamenti a flangia secondo DIN EN 1092-1.
• Vetro standard: vetro borosilicato (adatto fino a 280 °C). Con disco di protezione aggiuntivo in mica fino a 300 °C, o fino a 320 °C in combinazione con gli indicatori di sicurezza MAXOS® (DIN 7080).
• Guarnizione con guarnizioni piane di un'ampia gamma di materiali (oltre 50 materiali di tenuta disponibili), tra cui PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altre guarnizioni di marca.

Dimensioni nominali (DN)

• Dimensioni nominali DN disponibili: 25, 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400 (DN 25 - 400)

Pressione nominale (PN)

• Pressioni nominali disponibili: PN 10, PN 16, PN 25, PN 40, PN 63

Temperature nominali

• Limiti di temperatura standard e selezionabili (esempi riportati nella pagina): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Opzioni

• Tergente SGW con lama in PTFE o silicone
• Illuminazione a LED per aree Ex e non Ex
• Rivestimento inFEP o Halar®
• Disco di protezione in mica
• Doppio vetro (tipo 530D)
• Costruzioni speciali / design personalizzati

Dimensioni (faccia a faccia e relative dimensioni per PN / DN)

• PN 10:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 262
  • DN 80 - BL 310, D1 55, AL 337
  • DN 100 - BL 350, D1 84, AL 372
  • DN 125 - BL 400, D1 107, AL 422
  • DN 150 - BL 480, D1 132, AL 462
  • DN 200 - BL 600, D1 160, AL 570
  • DN 250 - BL 730, D1 160, AL 641
  • DN 300 - BL 850, D1 160, AL 693
  • DN 350 - BL 980, D1 160, AL 741
  • DN 400 - BL 1100, D1 160, AL 792
• PN 16:
  • DN 25 - BL 160, D1 22, AL 285
  • DN 40 - BL 200, D1 35, AL 260
  • DN 50 - BL 230, D1 45, AL 260
  • DN 80 - BL 310, D1 55, AL 340
  • DN 100 - BL 350, D1 84, AL 380
  • DN 125 - BL 400, D1 107, AL 420
  • DN 150 - BL 480, D1 132, AL 470
  • DN 200 - BL 600, D1 160, AL 580
  • DN 250 - BL 730, D1 160, AL 650
  • DN 300 - BL 850, D1 160, AL 700
  • DN 350 - BL 980, D1 160, AL 750
  • DN 400 - BL 1100, D1 160, AL 800
• PN 25:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 347
  • DN 100 - BL 350, D1 84, AL 392
  • DN 125 - BL 400, D1 107, AL 432
  • DN 150 - BL 480, D1 132, AL 482
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 40:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 271
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 357
  • DN 100 - BL 350, D1 84, AL 402
  • DN 125 - BL 400, D1 107, AL 452
  • DN 150 - BL 480, D1 132, AL 502
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 63:
  • DN 25 - BL 160, D1 22, AL 306
  • DN 40 - BL 200, D1 35, AL 349
  • DN 50 - BL 230, D1 45, AL 352
  • DN 80 - BL 310, D1 55, AL 417
  • DN 100 - BL 350, D1 84, AL 448
  • DN 125 - BL 400, D1 107, AL 500
  • DN 150 - BL 480, D1 132, AL 598
  • DN 200 - BL 600, D1 160, AL 696
  • DN 250 - BL 730, D1 160, AL 767
  • DN 300 - BL 850, D1 160, AL 867
  • DN 350 - BL 980, D1 160, AL 819
  • DN 400 - BL 1100, D1 160, AL 918

Accessori / Componenti aggiuntivi

• Dischi di mica rotondi (protezione da influssi chimici o vapore)
• Tergicristallo del vetro visivo (pulizia manuale)
• Luci a LED in diversi design
• Schermi protettivi / rivestimenti in TFP

Caratteristiche / Specifiche

• Marchio: ACI Industriearmaturen GmbH
• Denominazione commerciale (modello): Tipo 530
• Nome del prodotto: Spia di flusso tipo 530 PN 10/63
• Standard flangia: DIN EN 1092-1
• Lunghezze standard: secondo DIN EN 558-1 (adatto per il retrofit)
• Pressione di esercizio: fino a 63 barg (a seconda del DN / del design)
• Dimensioni nominali: DN 25 - DN 400
• Campo di temperatura: vetro borosilicato standard fino a 280 °C; con protezione in mica fino a 300 °C; con vetro spia di sicurezza MAXOS® fino a 320 °C
• Media: per fluidi liquidi e gassosi
• Garnizioni: guarnizioni piane da un'ampia selezione (>50 materiali di tenuta), ad esempio PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Opzioni disponibili: tergicristallo (PTFE/silicone), illuminazione a LED (Ex / non-Ex), rivestimento FEP/Halar®, disco di protezione in mica, doppio vetro (530D), costruzioni speciali
• Disposizioni personalizzate e accessori disponibili
• Certificazioni riportate a pagina: TÜV / ISO 9001 e dichiarazioni di conformità (come visualizzate)
