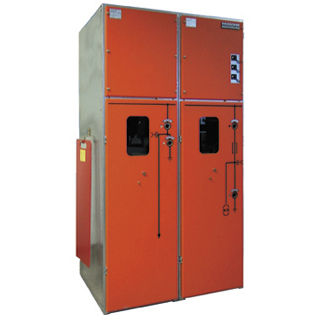

Quadro di distribuzione a media tensione D12isolato ad ariacompattoper distribuzione elettrica

quadro di distribuzione a media tensione
quadro di distribuzione a media tensione
quadro di distribuzione a media tensione
Aggiungi ai preferiti
Aggiungi al comparatore
prezzo indicativo

Caratteristiche

Specifiche elettriche
a media tensione
Struttura
isolato ad aria, compatto
Applicazioni
per distribuzione elettrica
Altre caratteristiche
a pavimento
Corrente

630 A

VAC

12 kV

Descrizione

I quadri di media tensione isolati in metallo, isolati in aria, tipo D, sono destinati all'impiego universale: Si va da interruttori con cavo ad anello compatto fino a quadri di distribuzione di potenza complessi. Su misura per soddisfare le esigenze delle reti di pubblica utilità e delle società di fornitura di energia elettrica nell'industria e negli edifici comunali. Questi quadri di media tensione soddisfano pienamente le esigenze specifiche dell'utente e garantiscono una distribuzione di potenza soddisfacente. I tipi di pannelli standard sono disponibili in due diverse dimensioni: 1. P 12 - 507519; B x T x H: 500 x 750 x 1900 mm 2. P 24 - 601119; B x T x H: 600 x 1100 x 1900 mm Sono disponibili come quadri singoli o combinati, dove l'apparecchiatura, la sequenza dei quadri ecc. possono essere determinati dal cliente. Generalità I quadri elettrici di tipo D sono installati in aree di lavoro elettriche chiuse che devono essere introdotte solo da personale specializzato e da persone opportunamente istruite. L'attrezzatura può essere utilizzata ad un'altitudine fino a 1000 m sul livello del mare. Per installazioni a partire da un'altitudine di 1000 m, il livello nominale di isolamento del quadro deve essere corretto di conseguenza. I quadri elettrici sono progettati per l'uso in condizioni d'esercizio normali in conformità alla norma EN 62271-1.

---

Cataloghi

787e
787e
8 Pagine
788e
788e
12 Pagine
