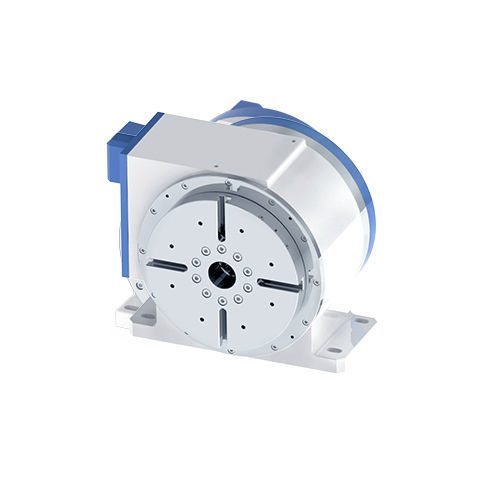

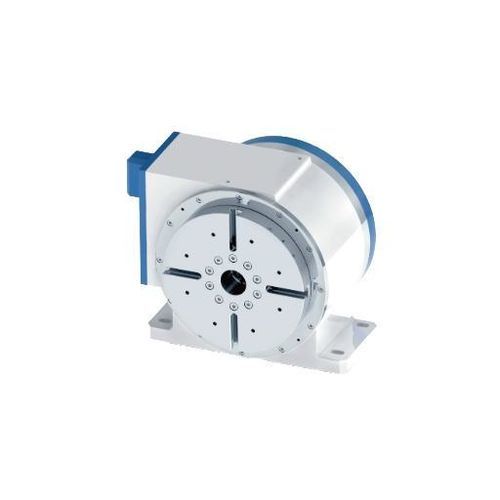

Tavola rotante azionata a motore DZDH-255-200-160-253-A26-A

orizzontaleper macchina utensilea presa diretta

Panoramica
La tavola rotante DZDH-255-200-160-253-A26-A è progettata per l'utilizzo come quarto asse su centri di lavoro e per operazioni rotanti che richiedono coppia puntuale elevata e fissaggio affidabile. Coppia continua 253 Nm, coppia di picco 748 Nm. Progettazione con foro passante e supporto con contropunta; momento di carico ammissibile 1000 Nm; grado di protezione IP67.

Caratteristiche principali

• Coppia continua: 253 Nm
• Coppia di picco: 748 Nm
• Coppia di serraggio: 500 Nm con pressione aria 0.5–0.6 MPa
• Velocità nominale/massima: 200 rpm
• Foro passante per passaggio utensili e cablaggio
• Precisione di posizionamento: gratinatura ±10 s; griglia temporale ±3 s; ripetibilità (bidirezionale) gratinatura ±2 s; griglia temporale ±1 s
• Protezione IP67 contro refrigeranti e trucioli
• Opzioni encoder: Mitsubishi (opzionale), Fanuc, Siemens, BiSS-C
• Concetto di trasmissione senza usura per manutenzione ridotta rispetto a soluzioni a vite senza fine

Dati tecnici
Modello: DZDH-255-200-160-253-A26-A
Velocità nominale: 200 rpm
Velocità massima: 200 rpm
Coppia nominale: 253 Nm (continuo)
Coppia massima: 748 Nm
Corrente nominale: 17.5 A
Corrente massima: 63 A
Numero poli motore: 30
Tensione nominale: 220 V
Coppia di serraggio: 500 Nm
Pressione aria morsetto: 0.5–0.6 MPa
Precisione di posizionamento: Gradinatura ±10 s; Griglia temporale ±3 s
Ripetibilità bidirezionale: Gradinatura ±2 s; Griglia temporale ±1 s
Protezione: IP67
Tipo di encoder: Mitsubishi (opzionale), Fanuc, Siemens, BiSS-C
Carico ammissibile: 100 kg (150 kg con sedile posteriore)
Inerzia ammessa del pezzo: 3 kg·m²
Momento di carico ammissibile: 1000 Nm

Applicazioni

• Quarto asse su centri di lavoro per lavorazioni multi-faccia e indicizzazione
• Lavorazioni intermittenti ad alta coppia e operazioni di fresatura pesante
• Montaggi con contropunta per pezzi lunghi o di grande diametro
• Indicizzazione rotante e celle di lavorazione automatizzate con passaggio utensili

Opzioni e accessori

• Opzioni encoder: Mitsubishi (opzionale), Fanuc, Siemens, BiSS-C
• Contropunta / sedile posteriore
• Flange e adattatori di montaggio personalizzati
• Interfacce di serraggio a vuoto o idrauliche su richiesta

Informazioni per l'ordine
Designazione standard: DZDH-255-200-160-253-A26-A. Specificare il tipo di encoder, l'opzione contropunta e l'interfaccia di montaggio al momento dell'ordine. Fare riferimento ai disegni tecnici per le dimensioni di flangia e gli ingombri di installazione.
