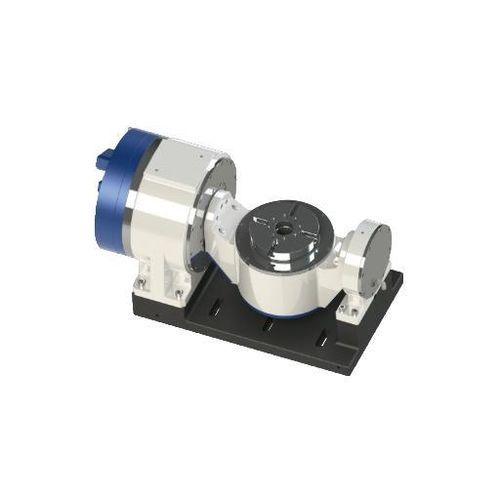

Tavola rotante azionata a motore DZDC-260-20/1250-30/105-A20V-A/AB

orizzontaleper macchina utensilea presa diretta

Descrizione prodotto
La DZDC-260-A6 è una tavola a culla a cinque assi che estende la superficie di bloccaggio a 260 mm e supporta una portata di 60 kg. Gli assi A e C sono azionati da motori di coppia a trasmissione diretta, con coppie di picco A: 600 N·m e C: 332 N·m, fornendo una piattaforma bilanciata per componenti complessi di medie dimensioni.

Caratteristiche principali

• Diametro frontale: Ø260 mm (asse C)
• Carico utile: 60 kg
• Coppia massima: asse A 600 N·m; asse C 332 N·m
• Tipo di azionamento: motore di coppia a trasmissione diretta (assi A e C)
• Raffreddamento: acqua (asse A) / raffreddamento naturale (asse C)
• Grado di protezione: IP66

DATI TECNICI (tabella)
Modello: DZDC-260-20/1250-30/105-A20V-A/AB
Asse A | Asse C
Diametro superficie disco (mm): / | 280
Altezza centro (mm): 200 | /
Altezza disco (mm): / | 256.8
Diametro foro centrale (mm): / | 45
Metodo di serraggio: Aria(0.5-0.55MPa) | Aria(0.5-0.53MPa)
Coppia di serraggio (N.m): GLN(@0.5MPa) | 235(@0.5MPa)
Runout superficie disco (mm): / | 0.01
Runout radiale disco (mm): / | 0.005
Tipo di azionamento: Motore di coppia a trasmissione diretta | Motore di coppia a trasmissione diretta
Tensione driver (V): 220 | 220
Velocità nominale/massima (rpm): 200/200 | 200/250
Coppia nominale/massima (N.m): 300/600 | 109/332
Corrente nominale/massima (A): 18/36 | 8.5/90
Potenza S1 100% (kW): 6 | 2.2
Potenza S6 40% (kW): 7.2 | 3.29
Portata gas tenuta (L/min): / | /
Sistema di raffreddamento: Raffreddamento ad acqua | Raffreddamento naturale
Portata di raffreddamento: >3.5 | /
Tipo sensore temperatura motore: KTV84-130 | KTV84-120
Precisione di posizionamento (arc-sec): Time grating ±10; Grating ±10 | Time grating ±3; Grating ±10
Precisione ripetuta (arc-sec): Time grating ±4; Grating ±2 | Time grating ±3; Grating ±2
Unità minima (°): 0.001 | 0.001
Capacità di carico (kg): 60
Peso (kg): 250
Grado di protezione: IP66
Nota: Sistemi di controllo: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI

Applicazioni / Uso
Progettata per la lavorazione a cinque assi in configurazione a culla di pezzi mediamente complessi che richiedono coppia bilanciata sugli assi A/C, risposta diretta e una faccia di 260 mm con portata 60 kg. Adatta per sgrossatura e finitura in officine CNC industriali.

Caratteristiche / specificazioni tecniche

• Modello: DZDC-260-A6 (riferimento tabella: DZDC-260-20/1250-30/105-A20V-A/AB)
• Diametro faccia (asse C): Ø260 mm
• Diametro superficie disco in tabella (C): 280 mm
• Portata: 60 kg
• Coppia nominale/massima A: 300/600 N·m; C: 109/332 N·m
• Velocità nominale/massima: A 200/200 rpm; C 200/250 rpm
• Corrente nominale/massima: A 18/36 A; C 8.5/90 A
• Potenza S1 (A/C): 6 kW / 2.2 kW
• Tipo di azionamento: motore di coppia a trasmissione diretta
• Raffreddamento: acqua / naturale; portata >3.5
• Diametro foro centrale: 45 mm; altezza centro: 200 mm; altezza disco: 256.8 mm
• Runout: superficie 0.01 mm; radiale 0.005 mm
• Peso: 250 kg
• Protezione: IP66
• Sistemi di controllo compatibili: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI
