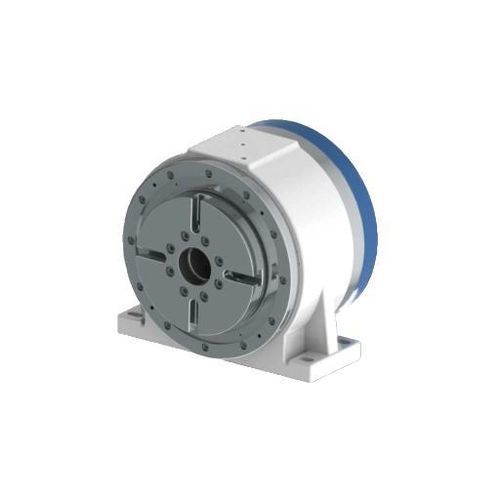

Tavola rotante azionata a motore DZGD-180A13

orizzontaleper macchina utensilea presa diretta

Introduzione
Il DZGD-180A13 è una tavola rotante a trasmissione diretta da 180 mm progettata per integrazione con sistemi di controllo CNC. Le opzioni encoder includono Mitsubishi, FANUC, Siemens e BiSS-C. Il progetto meccanico supporta una capacità standard di 50 kg (80 kg con supporto posteriore), velocità nominale 200 rpm e massima 250 rpm, con coppia di picco fino a 276 Nm. Classe di protezione IP67 e serraggio pneumatico (235 Nm) per applicazioni di lavorazione industriale.

Dati tecnici
DZGD-180A13
Velocità nominale: 200 rpm
Velocità massima: 250 rpm
Coppia nominale: 73.7 Nm
Coppia massima: 276 Nm
Corrente nominale: 4.5 A
Corrente massima: 20.7 A
Numero poli motore: 44
Tensione nominale: 220 V
Coppia di serraggio: 235 Nm
Pressione aria del serraggio: 0.5–0.6 MPa
Precisione di posizionamento: Grating ±10 s; Time grating ±3 s
Precisione di posizionamento ripetuta bidirezionale: Grating ±2 s; Time grating ±1 s
Protezione: IP67
Tipo di encoder: Mitsubishi, FANUC, Siemens, BiSS-C (opzionale)
Carico ammissibile: 50 kg (80 kg con supporto posteriore)
Inerzia ammissibile del pezzo: 0.99 kg·m²
Momento ammissibile: 500 Nm

Caratteristiche / Specificazioni tecniche

• Modello: DZGD-180A13
• Piatto: 180 mm
• Velocità nominale: 200 rpm
• Velocità massima: 250 rpm
• Coppia nominale: 73.7 Nm
• Coppia di picco: 276 Nm
• Corrente nominale: 4.5 A; Corrente massima: 20.7 A
• Numero poli motore: 44
• Tensione nominale: 220 V
• Coppia di serraggio: 235 Nm; Pressione aria: 0.5–0.6 MPa
• Precisione di posizionamento: Grating ±10 s; Time grating ±3 s
• Ripetibilità (bidirezionale): Grating ±2 s; Time grating ±1 s
• Protezione: IP67
• Encoder compatibili: Mitsubishi, FANUC, Siemens, BiSS-C
• Carico ammissibile: 50 kg (80 kg con supporto posteriore)
• Inerzia ammissibile del pezzo: 0.99 kg·m²
• Momento ammissibile: 500 Nm
