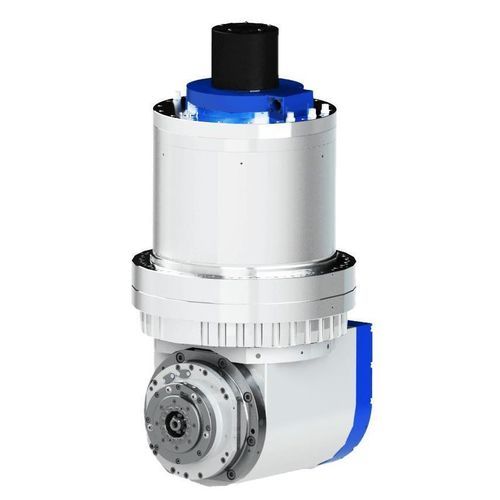

Testa di fresatura 2 assi DBDB-335-100-810-A26W-A1

continuaper fresatura pesanteper montaggio su flangia

Descrizione
Progettata per la lavorazione pesante su centri 5 assi e macchine multi-asse, la DBDB-335-100-810-A26W-A1 eroga una coppia continua dell'asse rotante di 810 N·m (1 150 N·m picco) e integra un mandrino motorizzato HSK-T63 che fornisce 80 N·m di coppia continua e 37 kW di potenza continua per lavorazioni a bassa velocità e alto carico. Il mandrino raggiunge fino a 12 000 giri/min e offre elevata forza di serraggio per il bloccaggio dell'utensile.

Caratteristiche principali

• Finalità: lavorazioni pesanti e lavorazioni ad alto momento torcente sull'asse rotante.
• Asse rotante: coppia nominale 810 N·m; massima 1 150 N·m; velocità nominale 100 giri/min.
• Mandrino integrato HSK-T63: 37 kW (S1), coppia continua 80 N·m, max 12 000 giri/min, velocità nominale 4 410 giri/min.
• Coppia di serraggio del freno ≥ 2 800 N·m (0,55 MPa).
• Rigidità: assiale > 170 N/μm all'estremità dell'albero; radiale > 300 N/μm.
• Encoder: 27 bit (FANUC), segnale Sin/Cos 1 Vpp; precisione posizionamento ±7,5 arcsec (±15); ripetibilità ±2 arcsec.
• Raffreddamento: acqua per asse e mandrino; peso ≈353 kg.

Dati tecnici (sintesi)
Testa 2 assi: DBDB-335-100-810-A26W-A1; flangia φ335 mm; tensione nominale testa 220 V; coppia nominale asse 810 N·m; coppia max 1 150 N·m; velocità nominale asse 100 giri/min; coppia serraggio freno ≥ 2 800 N·m (0,55 MPa); encoder 27 bit (FANUC); precisione posizionamento ±7,5 arcsec (±15); ripetibilità ±2 arcsec; raffreddamento ad acqua; peso ≈353 kg.

Parametri del mandrino elettrico
Velocità nominale 4 410 giri/min; velocità massima 12 000 giri/min; tensione nominale 380 V; frequenza nominale 204 Hz; frequenza massima 800 Hz; potenza continua 37 kW (S1); coppia continua 80 N·m; corrente ingresso continua 75 A; corrente massima 124 A; raffreddamento acqua; interfaccia utensile HSK-T63; forza di brochatura 20 000–28 000 N; scarico utensile idraulico; segnale encoder Sin/Cos 1 Vpp; diametro montaggio mandrino φ210h5; runout foro conico 0,001 mm; runout superficie fine 0,001 mm.

Applicazioni

• Lavorazioni pesanti e operazioni ad alto momento torcente su centri di lavoro 5 assi e multi-asse.
• Sgrossatura e finitura a bassa velocità e alta potenza che richiedono elevata tenuta dell'asse e forza di serraggio.
• Adatta per aeroportuale, automotive, stampi e altri settori che richiedono assi rotanti ad alto momento accoppiati a un mandrino HSK-T63 potente.

Specifiche tecniche

• Modello: DBDB-335-100-810-A26W-A1
• Serie: DBDB-335
• Coppia nominale asse rotante: 810 N·m
• Coppia massima asse: 1 150 N·m
• Velocità nominale asse: 100 giri/min
• Coppia serraggio freno (0,55 MPa): ≥ 2 800 N·m
• Encoder: 27 bit (FANUC)
• Precisione posizionamento: ±7,5 arcsec (±15)
• Ripetibilità: ±2 arcsec
• Rigidità assiale in estremità: > 170 N/μm
• Rigidità radiale: > 300 N/μm
• Mandrino: 37 kW continuo, 80 N·m continuo
• Velocità mandrino: 4 410 giri/min nominale, 12 000 giri/min max
• Tensione mandrino: 380 V; frequenza 204 Hz (max 800 Hz)
• Corrente continua mandrino: 75 A; corrente max 124 A
• Interfaccia utensile: HSK-T63
• Forza di brochatura: 20 000–28 000 N
• Scarico utensile: idraulico
• Diametro montaggio mandrino: φ210h5
• Runout (foro conico / superficie): 0,001 mm / 0,001 mm
• Raffreddamento: acqua (testa e mandrino)
• Peso approssimativo: 353 kg
