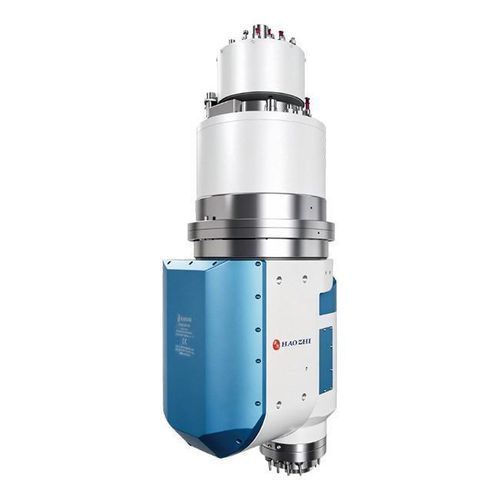

Testa di fresatura 5 assi DBDP-310-60/60-250/350-A26W-A/A

a presa direttaper montaggio su flangiaper il settore aeronautico

Introduzione
La testa di fresatura Haozhi Super Motor DBDP-310-60/60-270/350-A26W-A/A è progettata per la lavorazione 5 assi ad alte prestazioni. Unisce elevata rigidità, alta densità di coppia e controllo di movimento preciso in un insieme compatto e leggero. Alimentata da tecnologia motoristica avanzata e dotata di mandrino motorizzato ad alta velocità, offre capacità di taglio elevate, posizionamento micrometrico e rapida risposta dinamica per applicazioni metalmeccaniche complesse. Indicata per aerospaziale, automotive, stampi e produzione di componenti di precisione per migliorare la produttività, la qualità superficiale e le prestazioni della macchina.

Caratteristiche principali

• Elevata rigidità: Progetto ottimizzato di cuscinetti e mandrino che garantisce rigidità assiale e radiale al naso mandrino superiore a 150 N/µm. Sistema di bloccaggio compatto e reattivo con elevata rigidità di bloccaggio per condizioni di lavorazione stabili.
• Alta efficienza: Tecnologia motore avanzata che fornisce maggiore coppia nello stesso ingombro; coppia nominale C = 430 N·m (+15% rispetto a prodotti comparabili). Freni pneumatici di serraggio A/C con coppia di serraggio 1080 N·m (A) e 2160 N·m (C). Mandrino: velocità massima 20.000 rpm, coppia continua (S1) 50 N·m, potenza 40 kW per aumentare asportazione materiale e ridurre i tempi di ciclo.
• Alta precisione: Encoder ad alta risoluzione e motore a coppia che garantiscono ripetibilità di ±2 secondi d'arco nelle lavorazioni a 5 assi, riducendo chatter e migliorando la finitura.
• Struttura leggera: Progetto compatto con peso totale circa 280 kg (≈4% più leggero), riducendo l'inerzia e migliorando la risposta dinamica.

Dati tecnici
DBDP-310-60/60-270/350-A26W-A/A
Parametro: Motore a trasmissione diretta
Configurazione testa: Motore a trasmissione diretta
Diametro di installazione flangia (mm): Φ310
Coppia nominale (N·m): A: 270 C: 430
Coppia massima (N·m): A: 540 C: 860
Velocità nominale (rpm): A: 60 C: 60
Accuratezza risoluzione (sec.): A/C: ±7.5/±7.5
Ripetibilità (arcsec): A/C: ±2
Encoder: Drive CliQ 27 bit
Sistema di raffreddamento: Raffreddamento ad acqua
Coppia di serraggio (N·m): A: 1080 C: 2160
Coppia mandrino principale S1 (N·m): 50
Potenza mandrino principale S1 (kW): 40
Peso totale (kg): ≈280

Caratteristiche / specificazioni tecniche

• Modello: DBDP-310-60/60-270/350-A26W-A/A (serie Super Motor)
• Diametro flangia: Φ310 mm
• Coppia nominale: A 270 N·m; C 430 N·m
• Coppia massima: A 540 N·m; C 860 N·m
• Velocità nominale assi: A 60 rpm; C 60 rpm
• Risoluzione: A/C ±7.5 sec
• Ripetibilità: A/C ±2 arcsec
• Encoder: Drive CliQ 27 bit
• Raffreddamento: Acqua
• Coppia di serraggio: A 1080 N·m; C 2160 N·m
• Coppia mandrino S1: 50 N·m
• Potenza mandrino S1: 40 kW
• Peso approssimativo: 280 kg
