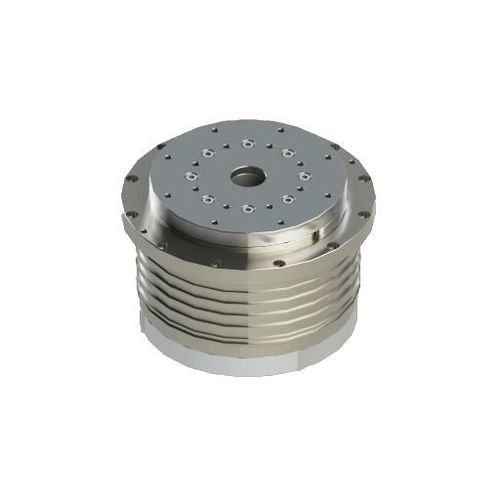

Tavola rotante azionata a motore DZDV-320-200-60.5-300-A26

orizzontaleper rettificacompatta

Introduzione
Questa configurazione racchiude coppia di picco 600 Nm e portata utile di 200 kg in un involucro cilindrico compatto. L'unità supporta un'inerzia del pezzo fino a 3 kg·m² e un momento ammissibile di 1.000 Nm, consentendo fissaggi ingombranti senza base esterna alta. Morsetto pneumatico opzionale e feedback BiSS‑C disponibili.

Dati tecnici
DZDV-320-200-60.5-300-A26
Velocità nominale: 200 rpm
Velocità massima: 200 rpm
Coppia nominale: 300 Nm
Coppia massima: 600 Nm
Corrente nominale: 18 A
Corrente massima: 36 A
Numero poli motore: 48
Tensione nominale: 220 V
Coppia di serraggio: Assorting 235 Nm (opz.)
Pressione aria serraggio: Assorting 0,5–0,6 MPa (opz.)
Precisione di posizionamento: Grating ±10 s; Time grating ±3 s
Precisione di posizionamento ripetuta bidirezionale: Grating ±2 s; Time grating ±1 s
Grado di protezione: IP67
Tipo encoder: BiSS-C (26 bit)
Carico ammissibile: 200 kg
Inerzia ammissibile del pezzo: 3 kg·m²
Momento ammissibile: 1000 Nm

Applicazioni
Progettata per rettifica utensili a trasmissione diretta e integrazione in tavole rotanti 4 assi compatte. Indicata per sistemi automatici di affilatura, dispositivi di bloccaggio ingombranti in spazi ristretti e assi rotativi di precisione nelle celle di produzione.

Caratteristiche / specifiche tecniche

• Modello: DZDV-320-200-60.5-300-A26
• Velocità nominale / max: 200 rpm / 200 rpm
• Coppia nominale: 300 Nm; Coppia di picco: 600 Nm
• Carico ammissibile: 200 kg
• Inerzia ammissibile pezzo: 3 kg·m²
• Momento ammissibile: 1000 Nm
• Corrente nominale / max: 18 A / 36 A
• Numero poli: 48
• Tensione nominale: 220 V
• Coppia di serraggio (opz.): 235 Nm; Pressione aria: 0,5–0,6 MPa
• Precisione di posizionamento: Grating ±10 s; Ripetibilità bidirezionale: Grating ±2 s
• Encoder: BiSS-C (26 bit)
• Protezione: IP67
