Modulo rotante per robot DZDC-125-250/250-157/50-A26-A/A

Descrizione

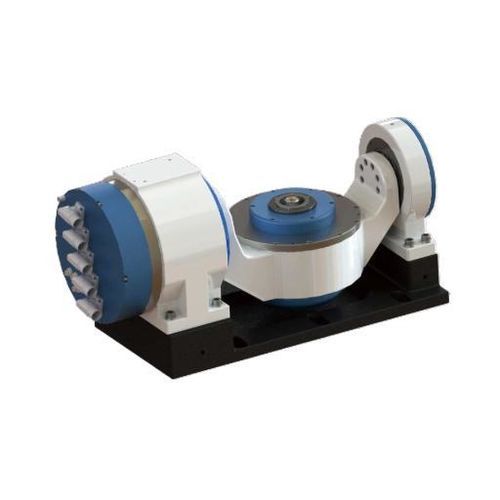

La testa rotante a culla DZDC-125 adotta una struttura a culla per supportare inclinazione controllata e posizionamento rotativo continuo. Il raffreddamento a olio su due assi, il feedback encoder BiSS-C a 26 bit e le diverse capacità di carico verticale/orizzontale agevolano l'integrazione in rettificatrici utensili e centri di lavoro CNC.

Caratteristiche principali

• Struttura a culla per inclinazione controllata e posizionamento rotativo continuo
• Raffreddamento a olio su entrambi gli assi per stabilità termica
• Encoder BiSS-C 26 bit per posizionamento ad alta risoluzione
• Capacità di carico pezzo: verticale 20 kg / orizzontale 30 kg
• Elevato momento di serraggio e forza di trazione per fissaggio utensile sicuro

Dati tecnici
Modello: DZDC-125-250/250-157/50-A26-A/A
Coppia nominale (inclinazione / rotante): 157.5 Nm / 53.3 Nm
Coppia massima (inclinazione / rotante): 273 Nm / 88.75 Nm
Corrente nominale (inclinazione / rotante): 4.6 A / 1.3 A
Corrente massima (inclinazione / rotante): 12 A / 3.25 A
Velocità nominale (inclinazione / rotante): 200 rpm / 250 rpm
Velocità massima (entrambi gli assi): 250 rpm
Tensione driver: 380 V (entrambi gli assi)
Potenza nominale S1 (inclinazione / rotante): 2.2 kW / 0.65 kW
Potenza nominale S6 (inclinazione / rotante): 3.29 kW / 0.975 kW
Coppia di serraggio: ≥235 Nm (asse di inclinazione)
Pressione aria di serraggio: 0.5–0.6 MPa
Tipo encoder: BiSS-C 26 bit (entrambi gli assi)
Angolo di rotazione: ±130° (asse inclinazione) / qualsiasi angolo (asse rotante)
Metodo di raffreddamento: raffreddamento ad olio (entrambi gli assi)
Precisione di posizionamento: ±10(20) arcsec (entrambi gli assi)
Ripetibilità: ±2(4) arcsec (entrambi gli assi)
Sbalzo faccia foro conico: ≤0.001 mm (asse inclinazione)
Pressione aria scarico utensile: 0.6–0.65 MPa
Parallelismo asse C: ≤0.005 mm
Sbalzo radiale (asta standard): prossimale ≤0.002 mm, remoto ≤0.005 mm
Forza di trazione: ≥4000 N
Pressione tendina d'aria: ≥0.2 MPa
Capacità di carico pezzo: verticale 20 kg / orizzontale 30 kg
Peso totale macchina: 171 kg

Applicazioni
Integrazione in rettificatrici utensili, centri di lavoro CNC e celle di automazione che richiedono inclinazione controllata e posizionamento rotativo continuo.
