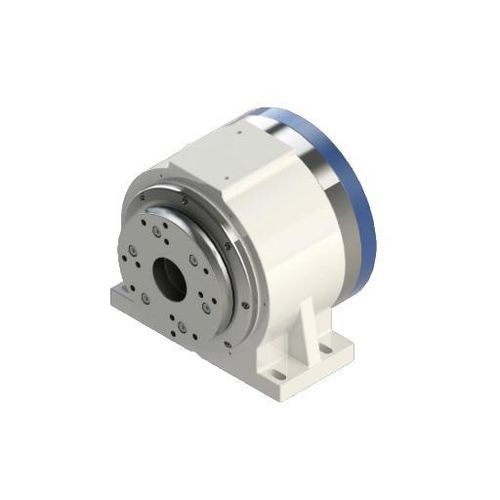

Tavola rotante azionata a motore DZGD-180A35

orizzontaleper rettificaa presa diretta

Introduzione
Il DZGD-180A35 è una tavola rotante progettata per la rettifica degli utensili e configurazioni di pezzi supportati. La portata ammessa è di 60 kg e aumenta a 100 kg con la contropunta. Diverse opzioni di encoder (Mitsubishi, Fanuc, Siemens, BiSS-C) consentono l'integrazione con le piattaforme CNC comuni. Velocità nominale 200 rpm, massima 250 rpm, coppia nominale 105 Nm (picco 332 Nm).

Dati tecnici
DZGD-180A35
Velocità nominale: 200 rpm
Velocità massima: 250 rpm
Coppia nominale: 105 Nm
Coppia massima: 332 Nm
Corrente nominale: 8,5 A
Corrente massima: 20 A
Numero poli motore: 30
Tensione nominale: 220 V
Coppia di serraggio: Assorting
Pressione aria morsetto: 0,5–0,6 MPa
Precisione di posizionamento (grating / time grating): ±10 s / ±3 s
Precisione ripetuta bidirezionale (grating / time grating): ±2 s / ±1 s
Grado di protezione: IP67
Tipo encoder: Mitsubishi (opzionale), Fanuc, Siemens, BiSS-C
Carico ammissibile: 60 kg (100 kg con contropunta)
Inerzia ammissibile del pezzo: 1,2 kg·m²
Momento ammissibile: 500 Nm

Caratteristiche principali

• Capacità di carico: 60 kg standard, 100 kg con contropunta
• Posizionamento ad alta precisione con feedback grating e time grating
• Interfacce encoder multiple per integrazione CNC
• Adatta alla rettifica utensili fino a 250 rpm e 332 Nm di picco

Specifiche

• Modello: DZGD-180A35
• Velocità nominale: 200 rpm
• Velocità massima: 250 rpm
• Coppia nominale: 105 Nm; Coppia max: 332 Nm
• Corrente nominale: 8,5 A; Corrente max: 20 A
• Numero poli motore: 30
• Tensione nominale: 220 V
• Coppia di serraggio: Assorting
• Pressione aria morsetto: 0,5–0,6 MPa
• Precisione di posizionamento: Grating ±10 s; Time grating ±3 s
• Precisione ripetuta bidirezionale: Grating ±2 s; Time grating ±1 s
• Grado di protezione: IP67
• Opzioni encoder: Mitsubishi (opzionale), Fanuc, Siemens, BiSS-C
• Carico ammissibile: 60 kg (100 kg con contropunta)
• Inerzia ammissibile: 1,2 kg·m²
• Momento ammissibile: 500 Nm
