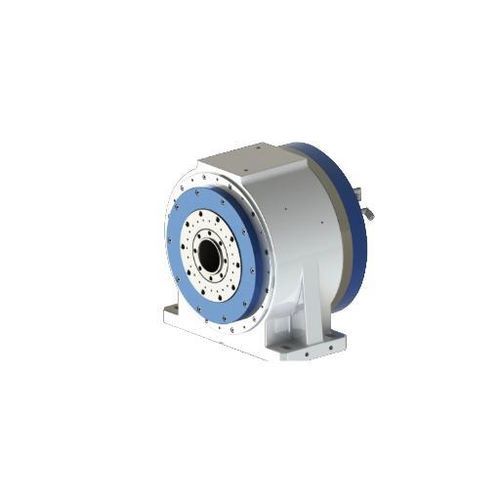

Tavola rotante elettrica DZDH-255-200-180-300-A26-A

orizzontaleIP67con motore di coppia

Introduzione
Questa configurazione DZDH-255 privilegia il supporto delle attrezzature e una coppia sostenuta. Piano Ø260 mm, coppia nominale 300 Nm, coppia di picco 600 Nm e capacità con contropunta fino a 150 kg; adatta a grandi sistemi di bloccaggio e operazioni di indicizzazione impegnative.

Dettagli principali

• Diametro della faccia: Ø260 mm
• Carico utile: 100 kg (150 kg con contropunta)
• Coppia nominale: 300 Nm; Coppia massima: 600 Nm

Dati tecnici (tabella)
Modello: DZDH-255-200-180-300-A26-A
Velocità nominale: 200 rpm
Velocità max.: 200 rpm
Coppia nominale: 300 Nm
Coppia max.: 600 Nm
Corrente nominale: 18 A
Corrente max.: 36 A
Numero poli motore: 48
Tensione nominale: 220 V
Coppia di serraggio: 500 Nm
Pressione aria serraggio: 0,5–0,6 MPa
Precisione di posizionamento: Grating ±10 s; Time grating ±3 s
Ripetibilità bidirezionale: Grating ±2 s; Time grating ±1 s
Grado di protezione: IP67
Opzioni encoder: Mitsubishi, Fanuc, Siemens, BiSS-C (opzionale)
Carico ammissibile: 100 kg (150 kg con contropunta)
Inerzia ammissibile del pezzo: 3 kg·m²
Momento ammissibile: 1000 Nm

Applicazioni
Adatta per integrazione in macchine CNC e sistemi di bloccaggio di grandi dimensioni che richiedono coppia sostenuta, supporto con contropunta e protezione IP67. Idonea per indicizzazione di precisione e lavorazioni rotative pesanti.

Caratteristiche / specifiche tecniche

• Modello: DZDH-255-200-180-300-A26-A
• Diametro faccia: Ø260 mm
• Velocità nominale / max: 200 rpm / 200 rpm
• Coppia nominale: 300 Nm; Coppia di picco: 600 Nm
• Corrente nominale / max: 18 A / 36 A
• Numero poli motore: 48
• Tensione nominale: 220 V
• Coppia di serraggio: 500 Nm (0,5–0,6 MPa)
• Precisione di posizionamento: Grating ±10 s; Ripetibilità ±2 s
• Grado di protezione: IP67
• Encoder opzionali: Mitsubishi, Fanuc, Siemens, BiSS-C
• Carico ammissibile: 100 kg (150 kg con contropunta)
• Inerzia ammissibile: 3 kg·m²
• Momento ammissibile: 1000 Nm
