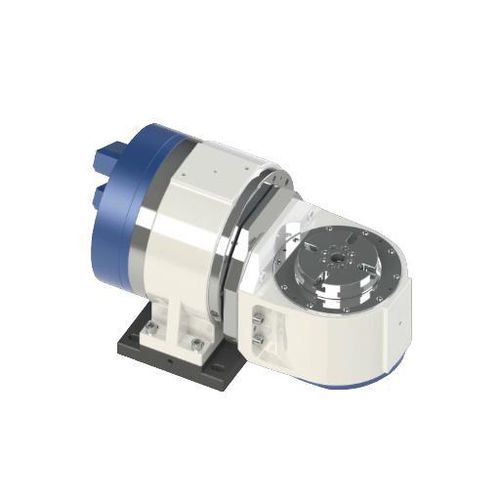

Tavola rotante azionata a motore DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

orizzontaleper macchina utensilea presa diretta

Introduzione
La DZDA-160 è una tavola rotante a cinque assi a braccio singolo, progettata per l'integrazione compatta del moto A/C a trasmissione diretta. Offre accesso a due assi per i costruttori di macchine, integrazione meccanica ed elettrica semplificata e compatibilità con le piattaforme di controllo CNC più diffuse.

Dati tecnici (selezione)
Modello: DZDA-110-100/200-30/10-A26W-A4 — Asse A / Asse C
Diametro superficie disco (mm): Asse A: N/D | Asse C: 110
Altezza centrale (mm): Asse A: 110 | Asse C: N/D
Altezza del disco (mm): Asse A: N/D | Asse C: 149
Diametro foro centrale (mm): Asse A: N/D | Asse C: 20
Metodo di bloccaggio: Asse A: Aria (0.5-0.6 MPa) | Asse C: N/D
Coppia di serraggio (N·m): Asse A: 60 (@0.6 MPa) | Asse C: N/D
Runout (faccia / radiale) (mm): Asse A: N/D | Asse C: 0.003 / 0.005
Tipo di azionamento: Motore di coppia, trasmissione diretta (assi A e C)
Tensione driver (V): 220 / 220
Velocità nominale/massima (rpm): Asse A 100/100 | Asse C 200/200
Coppia nominale/massima (N·m): Asse A 29.6/52.5 | Asse C 9/30
Corrente nominale/massima (A): Asse A 1.75/3.2 | Asse C 0.7/3
Potenza S1 100% (kW): Asse A 0.31 | Asse C 0.19
Potenza S6 40% (kW): Asse A 0.37 | Asse C 0.38
Tipo sensore temperatura motore: KTY84-130 (entrambi gli assi)
Precisione di posizionamento (arc-sec): ±10 (20) | Ripetibilità: ±2 (4)
Unità minima: 0.001"
Capacità di carico (kg): 10
Peso (kg): 42
Grado di protezione: IP66
Controlli compatibili: Lynuc, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Caratteristiche / specificazioni tecniche

• Architettura a braccio singolo per integrazione compatta degli assi A/C a trasmissione diretta.
• Diretto a motore di coppia su assi A e C per controllo preciso del torque e del posizionamento.
• Bloccaggio pneumatico dove indicato (0,5–0,6 MPa) con coppia di serraggio 60 N·m (@0.6 MPa).
• Elevata precisione di indicizzazione: runout superficie 0.003 mm, runout radiale 0.005 mm (valori asse C).
• Elettrico: alimentazione driver 220 V; sensore motore KTY84-130.
• Progettata per integrazione su macchine utensili 5 assi con controllori standard.
• Unità compatta: 42 kg e capacità pezzo 10 kg per applicazioni di bloccaggio.
