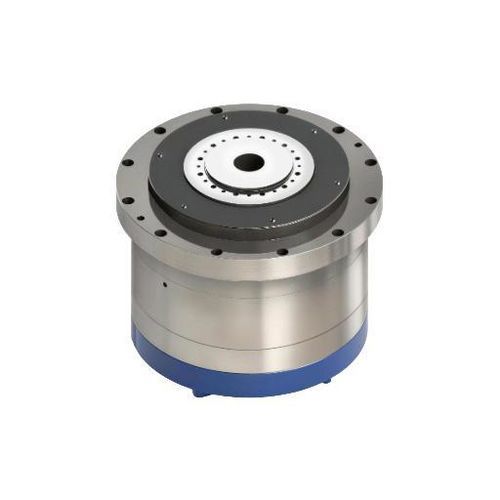

Tavola rotante azionata a motore DZDV-160-200-62-35-A26-A1

verticaleper macchina utensilecompatta

Panoramica prodotto
La configurazione A1 è progettata per layout di macchine compatti. L'unità rotante pesa 40 kg e supporta una portata utile fino a 35 kg. Offre 240 rpm di velocità nominale, encoder BiSS‑C a 26 bit, protezione IP66 e ripetibilità bidirezionale specificata a ±1 arcsec.

Dati tecnici (tabella)
DZDV-160-200-62-35-A26-A1
Velocità nominale: 240 rpm
Velocità massima: 240 rpm
Coppia nominale: 30 Nm
Coppia massima: 75 Nm
Corrente nominale: 2.8 A
Corrente massima: 7.0 A
Pali motore: 22
Tensione nominale: 220 V
Coppia di serraggio: ≥235 Nm
Pressione aria di serraggio: 0.47–0.55 MPa
Precisione di posizionamento: ±3 arcsec
Ripetibilità bidirezionale: ±1 arcsec
Grado di protezione: IP66
Encoder: 26 bit (protocollo BiSS‑C)
Carico ammissibile: 35 kg
Livello di rumore: ≤68 dB
Peso netto: 40 kg

Applicazioni

• Indexing CNC compatto e configurazioni 4‑assi che richiedono tavoli rotanti sigillati ad alta precisione con feedback in anello chiuso.

Specifiche tecniche

• Modello: DZDV-160-200-62-35-A26-A1
• Configurazione: A1 per layout macchine compatti
• Peso unità rotante: 40 kg
• Carico utile ammissibile: 35 kg
• Velocità nominale / massima: 240 rpm
• Coppia nominale / massima: 30 Nm / 75 Nm
• Corrente nominale / massima: 2.8 A / 7.0 A
• Pali motore: 22
• Tensione nominale: 220 V
• Coppia di serraggio: ≥235 Nm
• Pressione aria di serraggio: 0.47–0.55 MPa
• Precisione di posizionamento: ±3 arcsec
• Ripetibilità bidirezionale: ±1 arcsec
• Grado di protezione: IP66
• Encoder: 26 bit (protocollo BiSS‑C)
• Livello di rumore: ≤68 dB
• Peso netto: 40 kg
