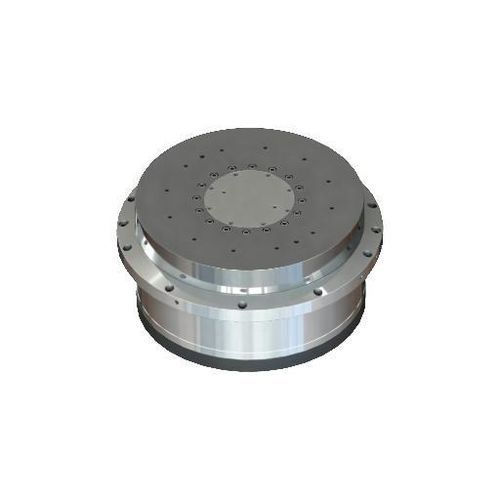

Tavola rotante azionata a motore DZDV-500-700-112.5-400-A26-A

verticaleper macchina utensile

Descrizione
Progettata per ridurre i tempi di rotazione e indicizzazione, la tavola rotante DZDV-500-700-112.5-400-A26-A raggiunge un picco di 1.400 rpm mantenendo una coppia di picco di 800 Nm e una portata nominale di 200 kg. Il raffreddamento ad acqua e l'encoder BiSS-C a 26 bit assicurano feedback preciso e funzionamento controllato ad alte velocità.

DATI TECNICI
DZDV-500-700-112.5-400-A26-A
Velocità nominale: 700 rpm
Velocità massima: 1400 rpm
Coppia nominale: 400 Nm
Coppia di picco: 800 Nm
Corrente nominale: 55 A
Corrente massima: 110 A
Numero poli motore: 78
Tensione nominale: 380 V
Concentricità faccia terminale: ≤0.02 mm
Concentricità radiale: ≤0.03 mm
Precisione di posizionamento: ±10"
Pressione aria freno: 0.47–0.55 MPa
Metodo di raffreddamento: Raffreddamento ad acqua
Coppia serraggio freno (gonfiaggio): ≥1400 Nm
Encoder: 26-bit BiSS-C
Capacità di carico: ≤200 kg
Peso netto: 350 kg

DIMENSIONI
Disegni dimensionali disponibili su richiesta.

Caratteristiche / Specifiche tecniche

• Serie modello: DZDV-500
• Coppia nominale/picco: 400 Nm / 800 Nm
• Velocità nominale/massima: 700 rpm / 1400 rpm
• Capacità di carico: ≤200 kg
• Raffreddamento: Raffreddamento ad acqua
• Encoder: 26-bit BiSS-C
• Elettrico: 380 V; 55 A nominale, 110 A max
• Precisione: Posizionamento ±10"; concentricità faccia ≤0.02 mm; concentricità radiale ≤0.03 mm
• Freno: Pressione 0.47–0.55 MPa; coppia di serraggio ≥1400 Nm
• Peso netto: 350 kg
